Nghiệm thu thép đài cọc trước khi đổ bê tông: 7 điểm chủ nhà đối chiếu với bản vẽ — vị trí, số thanh, khoảng cách, neo nối, con kê, thép chờ cột, biên bản.
Ở nhà móng cọc, đài cọc là chỗ ba bộ phận gặp nhau: đầu cọc từ dưới lên, giằng móng từ hai bên vào, và chân cột từ đây đi lên cả ngôi nhà. Thứ nối ba bộ phận ấy lại với nhau là lồng thép đài. Khi xe bê tông đổ xong, toàn bộ lồng thép nằm trong khối bê tông — và không ai còn nhìn thấy nó nữa.
Vì vậy nghiệm thu thép đài cọc là lần cuối cùng anh chị có thể đếm một thanh thép, nhìn một con kê hay kiểm một cây thép chờ cột ở móng. Sai ở đây, sau khi đổ không còn sửa được bằng cách "bổ sung cho đủ".
Bài này giúp anh chị:
- Biết cần cầm hồ sơ gì khi ra hố đài.
- Đứng trước một đài cọc đã lắp thép và đối chiếu 7 điểm với bản vẽ của chính ngôi nhà mình.
- Biết phải làm gì khi thấy khác bản vẽ — và vì sao quyết định cách xử lý không thuộc về chủ nhà hay đội thợ.
Hai lưu ý trước khi đọc.
Thứ nhất: bài này không có "bảng thép đài cọc". Số thanh, đường kính, khoảng cách, chiều dày lớp bảo vệ, chiều dài neo và nối của đài nhà anh chị nằm trong hồ sơ thiết kế, chỉ dẫn kỹ thuật và tiêu chuẩn áp dụng cho công trình — không nằm trên mạng.
Thứ hai: 7 điểm dưới đây là cách bài viết hệ thống hóa các nội dung cần kiểm tra, dựa trên Checklist Giám Sát Thi Công Nhà Dân Từ A-Z. Đây không phải "quy trình 7 bước bắt buộc" do một tiêu chuẩn quy định theo đúng cấu trúc này.
Mục lục
- Nghiệm thu thép đài cọc là gì, vì sao phải làm trước khi đổ bê tông
- Trước khi kiểm tra: con số đúng nằm trong hồ sơ của chính ngôi nhà
- Điểm 1 — Vị trí và kích thước hình học lồng thép
- Điểm 2 — Số lượng và đường kính thanh
- Điểm 3 — Khoảng cách thanh
- Điểm 4 — Neo và nối
- Điểm 5 — Con kê và lớp bảo vệ đáy đài
- Điểm 6 — Liên kết với đầu cọc và thép chờ cột
- Điểm 7 — Vệ sinh, cố định lồng thép và nghiệm thu trước khi đổ
- Phát hiện khác thiết kế: dừng, ghi nhận, báo người phụ trách
- Ví dụ minh họa (tình huống giả định): "Thép đài nhà nào chẳng thế"
- Sáu sai lầm thường gặp khi nghiệm thu thép đài cọc
- Checklist nhanh: 7 điểm nghiệm thu thép đài cọc trước khi đổ bê tông
- Câu hỏi thường gặp
- Kết luận

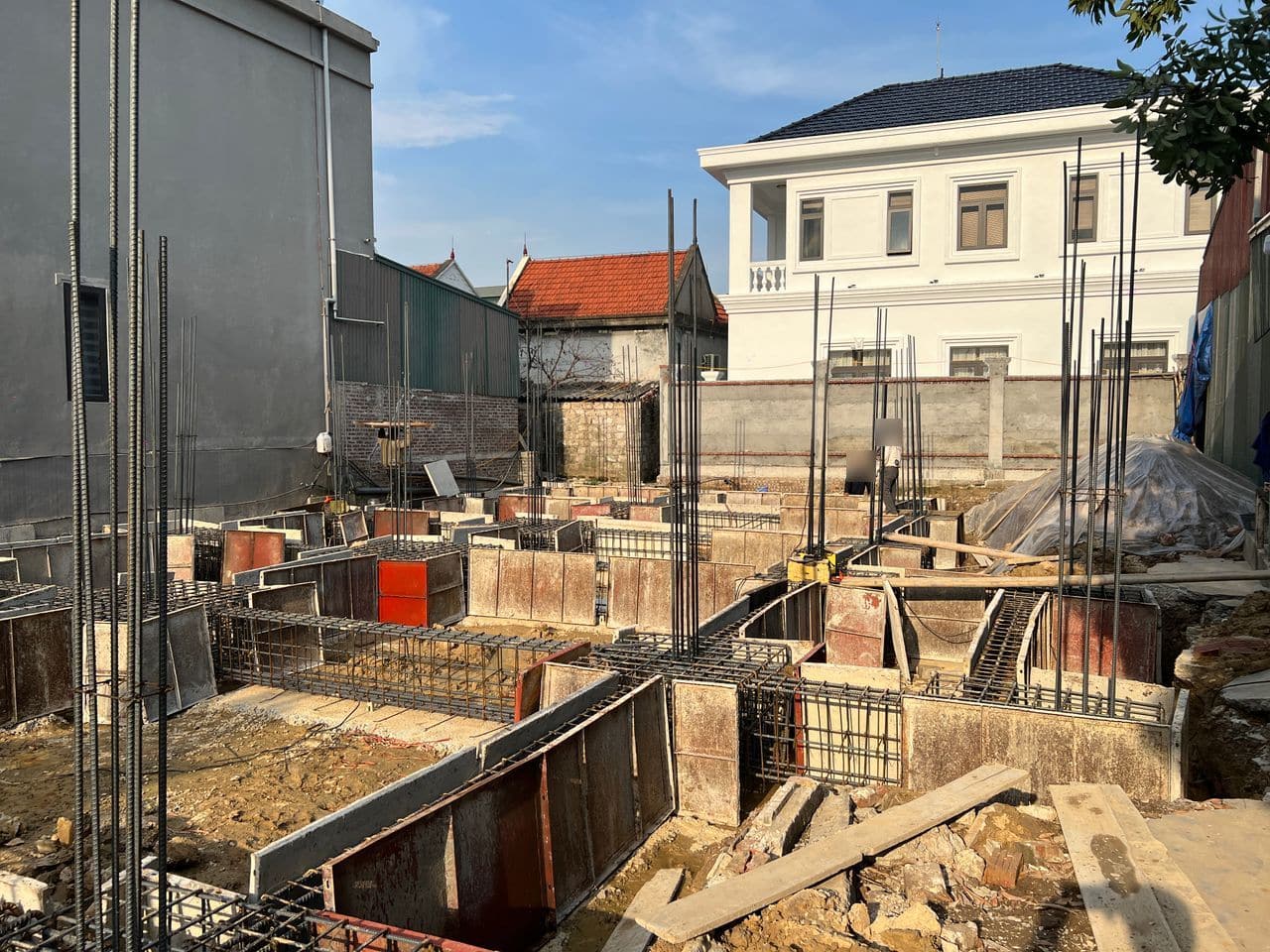

1. Nghiệm thu thép đài cọc là gì, vì sao phải làm trước khi đổ bê tông
Thép đài cọc là chỗ ba bộ phận gặp nhau
Checklist bản Toàn diện xếp đài và giằng chung một hạng mục: "Cốt thép móng (đài, giằng)" (trang 16). Nhưng nhìn ngoài công trường, thép đài cọc có một điểm khác các cấu kiện còn lại: trong cùng một khối thép nhỏ, nó phải "đón" thép đầu cọc, thép giằng và thép chờ cột. Mỗi chỗ tiếp giáp đó đều có chi tiết riêng trên bản vẽ.
Nghiệm thu thép đài cọc, nói gọn, là đối chiếu lồng thép đã lắp với bản vẽ — trước khi bê tông phủ lên.
Đổ bê tông xong, thép đài thành bộ phận bị che khuất
Nghị định 207/2026/NĐ-CP, Phụ lục IIb mục 1 điểm c, viết:
"Đối với các bộ phận công trình bị che khuất phải được lập bản vẽ hoàn công hoặc được đo đạc xác định kích thước, thông số thực tế trước khi tiến hành công việc tiếp theo."
Thép đài là đúng loại bộ phận đó. Checklist bản Toàn diện (trang 18) đặt yêu cầu tương ứng ở khâu thi công: "PHẢI có biên bản nghiệm thu công việc (cốt thép, cốp pha) được ký trước khi đổ bê tông." Sau khi đổ, thứ duy nhất còn nhìn được là bề mặt bê tông — Checklist (trang 21) chỉ còn kiểm "bề mặt bê tông không rỗ nặng, không lộ thép". Thanh thép thiếu bên trong thì không mắt nào thấy.
Bước này nằm ở đâu trong phần móng
Thứ tự ở một nhà móng cọc thường là: kiểm tra đầu cọc sau khi xử lý → đổ bê tông lót móng → lắp và nghiệm thu thép đài, giằng (bài này) → nghiệm thu cốp pha → đổ bê tông móng. Bức tranh toàn bộ các chốt trước khi đổ móng có trong bài làm móng nhà: 7 chốt kiểm tra.
Bài này không kiểm lại đầu cọc hay lớp lót. Nó chỉ nhìn vào chỗ thép đài tiếp giáp với chúng.
2. Trước khi kiểm tra: con số đúng nằm trong hồ sơ của chính ngôi nhà
Hồ sơ cầm theo ra hố móng
- Mặt bằng móng — cho biết đài nào nằm ở đâu, mang ký hiệu gì, thuộc loại nào.
- Mặt cắt chi tiết từng loại đài — cho biết lưới dưới, lưới trên (nếu có), số thanh mỗi phương, đường kính, khoảng cách, lớp bảo vệ, chi tiết đầu cọc vào đài, thép chờ cột.
- Bảng thống kê thép — nếu hồ sơ có.
- Chỉ dẫn kỹ thuật — nếu công trình có lập.
Thiếu mặt cắt chi tiết đài thì chưa có gì để đối chiếu. Hãy đề nghị nhà thầu hoặc người thiết kế cung cấp trước khi lắp thép, không phải lúc xe bê tông đã hẹn giờ.
Vì sao không dùng "bảng thép đài cọc" trên Internet
Mỗi đài được thiết kế cho chính công trình đó. Checklist bản Toàn diện (trang 17) không đưa ra con số nào cho thép đài — tiêu chí của nó là: "Vị trí, số lượng, đường kính thanh đúng bản vẽ; chiều dài nối/neo đúng thiết kế."
Pháp luật cũng đặt cùng một chuẩn. Nghị định 207/2026/NĐ-CP, Điều 22 khoản 2, yêu cầu người giám sát thi công "phải căn cứ hồ sơ thiết kế bản vẽ thi công, chỉ dẫn kỹ thuật được phê duyệt, quy chuẩn kỹ thuật, tiêu chuẩn được áp dụng" cùng các kết quả kiểm tra, thí nghiệm liên quan để kiểm tra công việc được yêu cầu nghiệm thu. Một bảng chung trên mạng không nằm trong danh sách đó.
Chủ nhà đối chiếu, người nghiệm thu đánh giá
Theo Nghị định 207/2026/NĐ-CP, Điều 22 khoản 1, nghiệm thu công việc do người trực tiếp giám sát và người trực tiếp phụ trách kỹ thuật thi công của nhà thầu thực hiện, và "kết quả nghiệm thu được xác nhận bằng biên bản".
Phần việc của chủ nhà trong bài này là đối chiếu: có đủ không, có đúng chỗ không, có giống bản vẽ không. Còn việc đánh giá sai lệch bao nhiêu thì chấp nhận được là việc của người nghiệm thu, căn cứ hồ sơ thiết kế, chỉ dẫn kỹ thuật và tiêu chuẩn áp dụng cho công trình. Các chốt kiểm tra thép chung cho mọi cấu kiện, tôi đã viết trong bài cách kiểm tra thép trước khi đổ bê tông.
3. Điểm 1 — Vị trí và kích thước hình học lồng thép
Đúng thanh mà đặt sai chỗ thì vẫn là sai. Trước khi đếm thép, hãy nhìn cả lồng:
- Lồng thép nằm đúng đài, đúng tim trục. Checklist bản Toàn diện (trang 12) yêu cầu "tim trục, khoảng cách giữa các trục đúng bản vẽ định vị" và "kích thước hố/đài móng đúng thiết kế". Lồng thép đặt trong đài phải theo đúng hệ trục đó — không xê dịch cho "vừa hố".
- Kích thước lưới khớp mặt cắt. Chiều dài, chiều rộng lưới; số lớp lưới; lớp nào nằm dưới, lớp nào nằm trên, thanh phương nào đặt ngoài cùng — đọc trên mặt cắt rồi nhìn thực tế.
- Cao độ các lớp thép theo mặt cắt. Lưới dưới nằm ở đâu, lưới trên (nếu có) ở đâu so với đáy và mặt đài — bản vẽ thể hiện thế nào thì kiểm thế ấy.

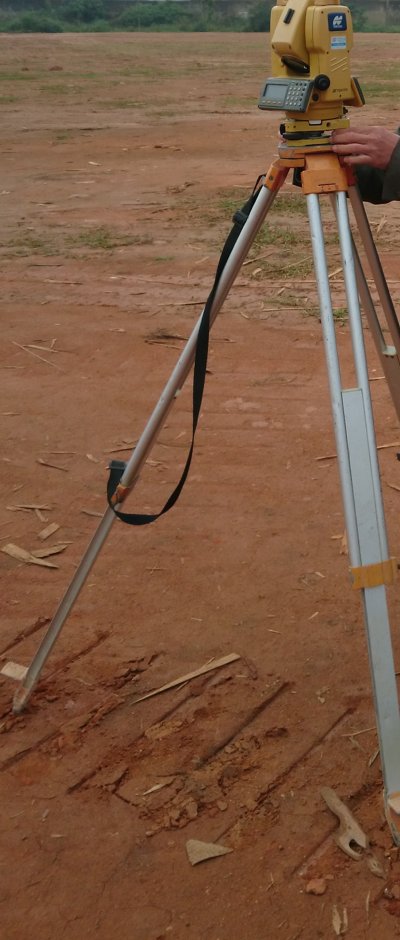

Tim trục và mốc cao độ được lập từ đầu công trình như thế nào, xem bài định vị tim trục công trình.
4. Điểm 2 — Số lượng và đường kính thanh
Nhìn gì. Checklist bản Cơ bản (trang 17) cho chủ nhà một cách làm rất cụ thể: "Đếm số thanh và đo khoảng cách thấy khớp bản vẽ… không thiếu thép." Với đài cọc, đếm theo mặt cắt: từng lớp, từng phương. Lưới dưới phương ngang bao nhiêu thanh, phương dọc bao nhiêu thanh; lưới trên (nếu có) cũng vậy. Đếm trước, đo sau.
Đường kính thì đối chiếu với ký hiệu trên bản vẽ. Bản Cơ bản (trang 17) viết: "Thép đúng cỡ ghi trong bản vẽ; bề mặt sạch, không gỉ tróc vảy, không dính bùn/dầu."
Hỏi gì. "Thép có đúng mác/đường kính thiết kế và có chứng chỉ (CO/CQ) không?" (Cơ bản, trang 17). Bản Toàn diện (trang 16) yêu cầu thêm kết quả thí nghiệm kéo/uốn đạt.
Về hợp quy. Thép xây dựng không nằm trong Phụ lục II và Phụ lục III của Thông tư 41/2026/TT-BXD, nên thuộc nhóm rủi ro thấp (Điều 3 khoản 2 điểm c) — không thuộc diện bắt buộc chứng nhận hợp quy. Điều đó không có nghĩa là không cần giấy tờ: chứng chỉ xuất xưởng và kết quả thí nghiệm vẫn là thứ Checklist yêu cầu trước khi thép vào đài.
Lỗi hay gặp. Checklist bản Toàn diện (trang 17) gọi thẳng tên: "Giảm số thanh."
Khi nào dừng. Checklist bản Cơ bản (trang 17): "DỪNG — thép sai/không đạt phải loại." Thiếu thanh hoặc sai đường kính thì bổ sung, thay đúng bản vẽ trước khi đổ.
5. Điểm 3 — Khoảng cách thanh
Khoảng cách thanh của đài đọc trên mặt cắt — thường ghi ngay cạnh ký hiệu thép. Chủ nhà làm hai việc:
- Nhìn tổng thể xem các thanh có rải đều không, có chỗ nào dồn cục hay thưa bất thường không.
- Đo vài vị trí đại diện bằng thước, so với khoảng cách trên bản vẽ. Câu hỏi mẫu của Checklist bản Cơ bản (trang 17): "Số thanh và khoảng cách thép đã đúng bản vẽ chưa? Cho tôi đối chiếu bản vẽ."
Lệch bao nhiêu thì còn chấp nhận được — bài này cố ý không đưa con số. Giới hạn đó do hồ sơ thiết kế, chỉ dẫn kỹ thuật và tiêu chuẩn áp dụng cho công trình quy định, và người nghiệm thu là người đánh giá. Nếu anh chị thấy khoảng cách khác bản vẽ một cách rõ ràng, hãy chỉ ra và đề nghị người phụ trách kỹ thuật đo lại cùng mình.
Checklist bản Toàn diện (trang 17) ghi lỗi thường gặp là "sai khoảng cách" và cách xử lý là "đếm & đo lại theo bản vẽ; bổ sung/điều chỉnh trước khi đổ".
6. Điểm 4 — Neo và nối
Mối nối: đúng vị trí, so le, buộc chắc
Thép đài dài hơn cây thép thương phẩm thì phải nối. Ba câu hỏi cho một mối nối:
- Nối ở đâu — có đúng vị trí bản vẽ cho phép không? Checklist bản Toàn diện (trang 17) liệt "nối sai vị trí" vào lỗi thường gặp.
- Các mối nối có so le không — Checklist bản Cơ bản (trang 17): "mối nối so le, buộc chắc."
- Chiều dài nối bao nhiêu — "chiều dài nối/neo đúng thiết kế" (Toàn diện, trang 17).
Bài này không đưa chiều dài nối hay tỷ lệ mối nối "chuẩn" nào. Những con số đó phụ thuộc loại thép, đường kính, vị trí trong cấu kiện — và nằm trên bản vẽ hoặc chỉ dẫn kỹ thuật của công trình.

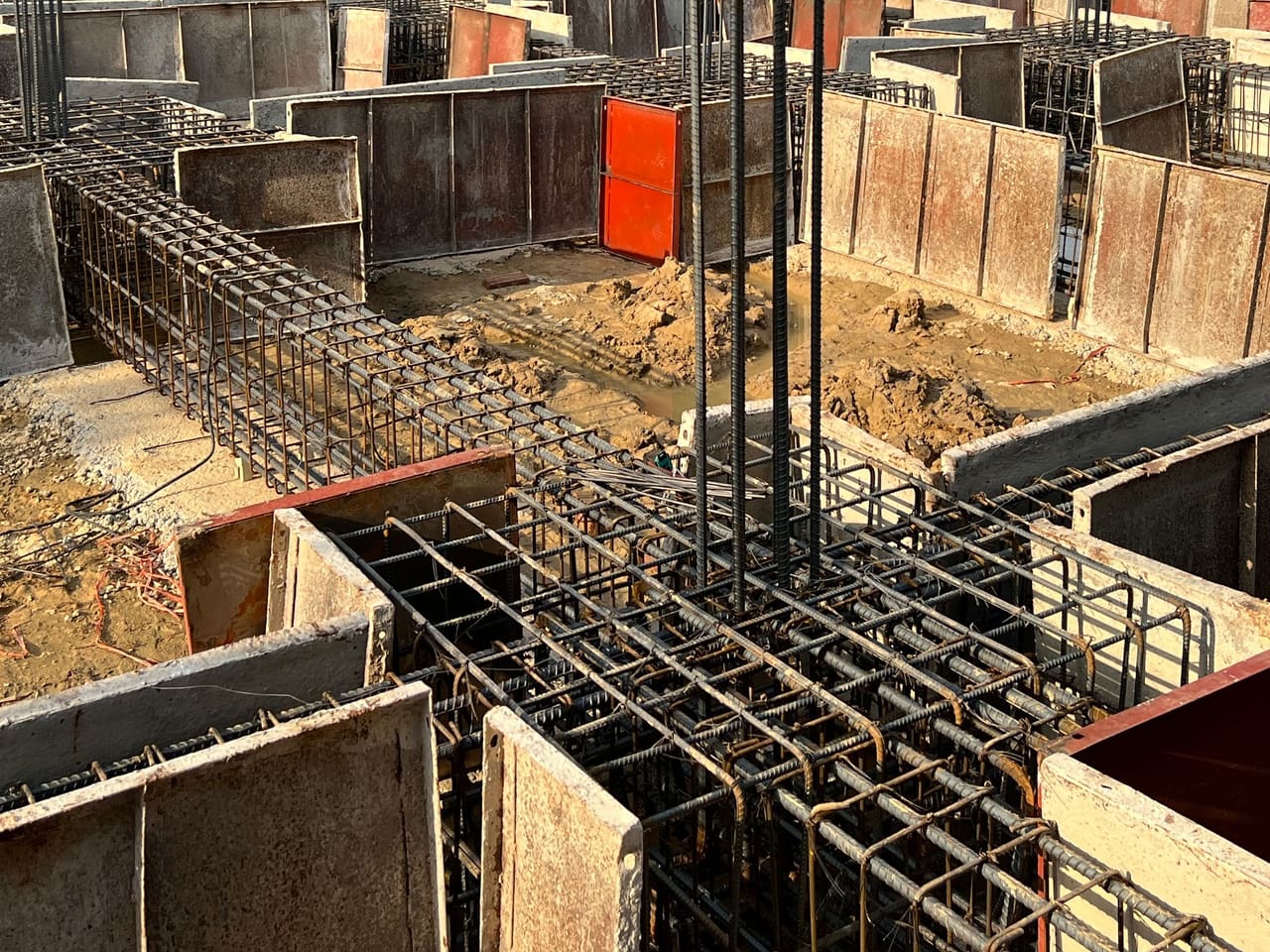

Thép giằng neo vào đài
Chỗ giằng móng gặp đài là một nút có chi tiết riêng: thanh nào chạy suốt qua đài, thanh nào dừng lại và neo vào đài, neo bằng cách nào. Hãy tìm đúng chi tiết nút giằng – đài trên bản vẽ rồi so với thực tế. Checklist bản Toàn diện (trang 17) yêu cầu thép "buộc/hàn chắc, không xê dịch khi đổ".
7. Điểm 5 — Con kê và lớp bảo vệ đáy đài
Lớp bảo vệ đáy đài: con số nằm trên bản vẽ
Lớp bê tông bảo vệ là khoảng cách từ thanh thép ngoài cùng tới mặt bê tông. Checklist bản Toàn diện (trang 17) chỉ ghi: "Chiều dày lớp bê tông bảo vệ cốt thép đúng thiết kế… đáy móng tiếp đất thường lấy lớn." Không có con số chung cho mọi đài — chiều dày cụ thể đọc trên mặt cắt đài của chính công trình.
Checklist (trang 17) cũng nói hậu quả của việc bỏ qua: "Không kê; thép sát đáy → gỉ, nứt, giảm tuổi thọ."
Con kê: đều, đủ, đúng chiều dày, đúng vật liệu
Chủ nhà không cần đo lớp bảo vệ bằng dụng cụ. Thứ nhìn được là con kê — vật giữ cho thép cách đáy và thành một khoảng đúng thiết kế.
Theo TCVN 4453:1995, mục 4.6.3, con kê được đặt tại vị trí thích hợp tùy mật độ cốt thép, khoảng cách không lớn hơn 1 m một điểm kê; chiều dày con kê tương ứng lớp bê tông bảo vệ.
Ba điều cần hiểu đúng về con số này:
- Đây là quy định của một tiêu chuẩn thi công và nghiệm thu — áp dụng trong phạm vi của tiêu chuẩn và khi được lựa chọn, viện dẫn cho công trình. Nó không phải một quy định pháp luật độc lập bắt buộc mọi nhà dân.
- Đối chiếu hồ sơ thiết kế và chỉ dẫn kỹ thuật áp dụng cho công trình.
- Nếu hồ sơ thiết kế có yêu cầu cụ thể hơn hoặc chặt hơn, theo hồ sơ thiết kế.
Checklist bản Toàn diện (trang 17), ở hạng mục cốt thép móng (đài, giằng), bổ sung yêu cầu về chất lượng con kê: "Con kê đặt đều, đủ số lượng, đúng chiều dày, bằng vật liệu không ăn mòn thép/không phá hủy bê tông."
Bản Cơ bản (trang 17) cho cách nhìn bằng mắt: "Có cục kê (bê tông/nhựa) đỡ thép đều khắp; thép không chạm trực tiếp lớp lót/cốp pha." Và câu hỏi: "Thép có đủ con kê để giữ lớp bê tông bảo vệ đúng thiết kế không?"
Cách kiểm nhanh: nhìn ngang sát mặt lót, xem có chỗ nào thanh thép chạm lót không; ấn nhẹ vào lưới xem lưới có lún, nghiêng về một phía không.
Khi nào dừng. Checklist bản Cơ bản (trang 17): "DỪNG — thiếu con kê bổ sung trước khi đổ (đổ rồi không sửa được)."
Mép lưới thép và lớp lót
Checklist bản Toàn diện (trang 16) yêu cầu lớp lót "phủ rộng ra mép đáy đài/móng để bảo đảm lớp bê tông bảo vệ thép". Lớp lót cần đạt gì, xem bài bê tông lót móng.
8. Điểm 6 — Liên kết với đầu cọc và thép chờ cột

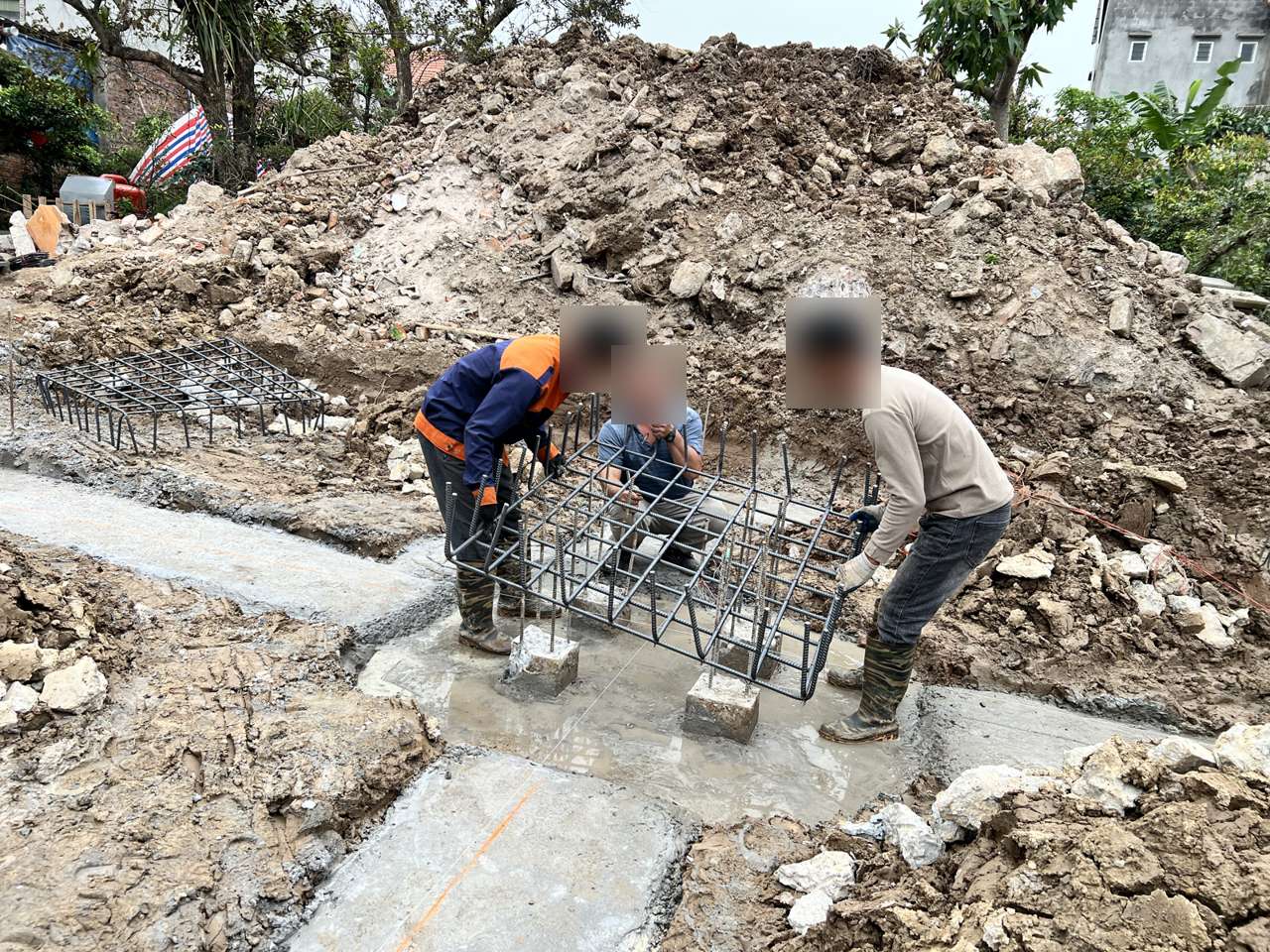

Đầu cọc và phần thép cọc giữ lại
Đầu cọc được kiểm tra ở bước trước — khi xử lý xong và trước khi đặt thép đài. Ở bước nghiệm thu thép đài, anh chị chỉ cần đối chiếu chỗ đầu cọc gặp lồng thép đài, theo hồ sơ thiết kế:
- Đầu cọc sau xử lý — có đúng như đã được ghi nhận ở bước trước không, có bị va đập thêm khi hạ lưới thép không.
- Phần thép cọc được giữ lại — số thanh, tình trạng (không bị bẻ, cắt cụt để "lách" lưới).
- Vị trí và cao độ — đầu cọc nằm đúng chỗ trong đài theo bản vẽ.
- Chi tiết liên kết vào đài — phần cọc và thép cọc đi vào đài theo đúng chi tiết thiết kế.
Bài này không đưa một cấu tạo liên kết cọc – đài chung cho mọi công trình. Mỗi thiết kế có chi tiết riêng; thiết kế quy định thế nào thì kiểm thế ấy. Ảnh dưới đây là ảnh của một công trình, không phải mẫu.
Thấy đầu cọc hoặc thép cọc khác hồ sơ — ghi nhận, chụp ảnh, báo người phụ trách hoặc người thiết kế. Không tự quyết cách sửa.

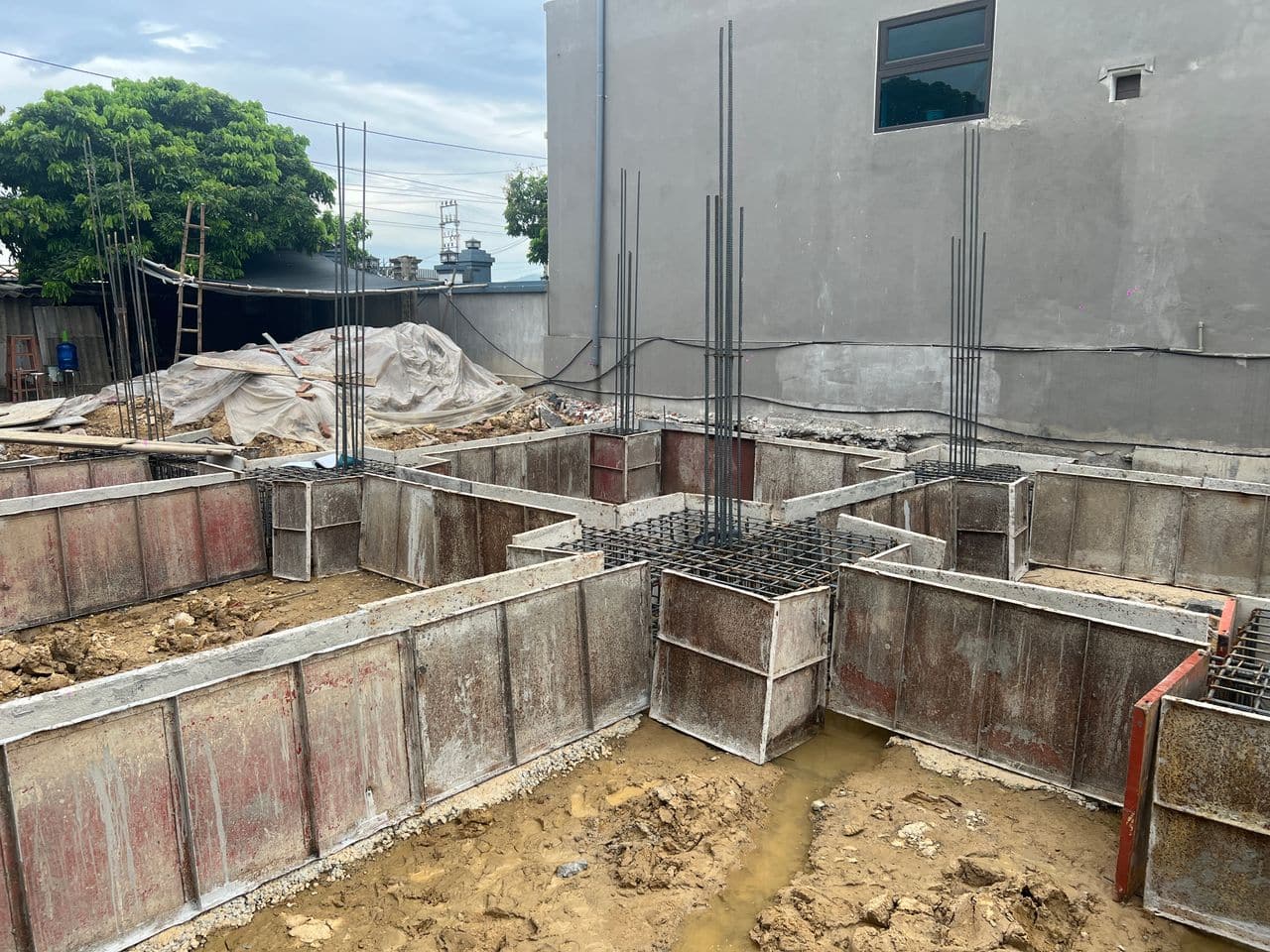

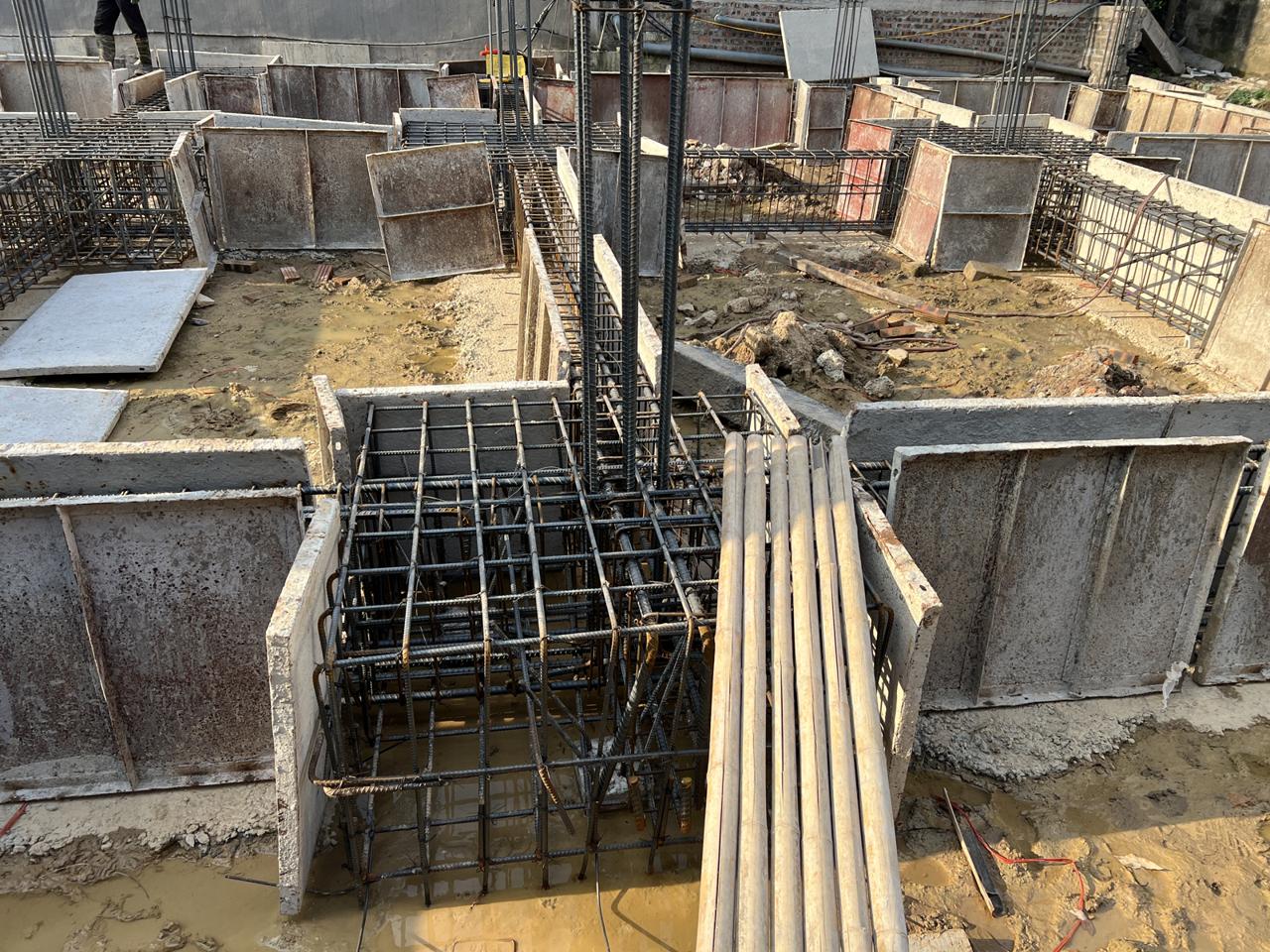

Thép chờ cột
Thép chờ cột là đoạn thép cột cắm sẵn trong đài để nối lên cột tầng một. Đổ xong, nó đứng yên ở đó — sai chỗ thì cả cây cột phía trên sai theo.
Kiểm tra theo bản vẽ thiết kế:
- Vị trí — đúng tim cột theo hệ trục.
- Số lượng và đường kính thanh.
- Chiều dài neo vào đài và chiều dài phần chờ để nối lên cột.
- Cao độ — phần neo nằm ở đâu trong đài.
- Cấu tạo — cách bố trí thanh và cốt đai trong đài (nếu bản vẽ thể hiện).
- Thép chờ được cố định chắc, không nghiêng, không xê dịch khi đổ.
Mọi con số ở đây — chiều dài neo, chiều dài nối chồng, khoảng cách — đọc trên bản vẽ. Bài này không đưa con số nào thay cho hồ sơ.
9. Điểm 7 — Vệ sinh, cố định lồng thép và nghiệm thu trước khi đổ
Cố định lồng thép
Lồng thép đúng mà bị xô lệch khi đổ bê tông thì kết quả nghiệm thu không còn giá trị. Checklist bản Toàn diện (trang 17): thép phải "buộc/hàn chắc, không xê dịch khi đổ". Ấn thử vài vị trí — lưới, thép giằng, thép chờ cột — xem có chỗ nào lỏng, rung, nghiêng.
Vệ sinh lòng đài
Checklist bản Toàn diện (trang 18): "Làm sạch đáy, hút hết nước đọng; loại bỏ rác, gỉ rời." Bản Cơ bản (trang 19) hỏi ngắn: "Đã hút cạn nước và dọn sạch trước khi đổ chưa?" Với đài cọc, nhìn kỹ thêm quanh đầu cọc — chỗ hay đọng vụn bê tông, đất và nước.
Biên bản nghiệm thu ký trước khi đổ
Checklist bản Toàn diện (trang 18) yêu cầu "PHẢI có biên bản nghiệm thu công việc (cốt thép, cốp pha) được ký trước khi đổ bê tông". Bản Cơ bản (trang 18) nói thẳng hơn: "không đổ 'chui'", và gợi ý câu hỏi: "Đã có biên bản nghiệm thu thép & cốp pha chưa? Cho tôi giữ một bản trước khi đổ."
Kèm biên bản, anh chị nên chụp ảnh từng đài, trong khung hình nhìn được ký hiệu hoặc vị trí đài. Biên bản và ảnh là cách đơn giản để lưu lại tình trạng thực tế của thép đài trước khi bị che khuất — đúng tinh thần yêu cầu "đo đạc xác định kích thước, thông số thực tế" của Nghị định 207/2026/NĐ-CP (Phụ lục IIb mục 1 điểm c). Phần cốp pha đi kèm, xem bài nghiệm thu cốp pha trước khi đổ bê tông.
Nhà dân có bắt buộc không
Cần đọc đủ ba tầng của Nghị định 207/2026/NĐ-CP:
- Điều 10 khoản 3 điểm b — chủ sở hữu nhà ở tổ chức thi công xây dựng, giám sát thi công xây dựng và chịu trách nhiệm về an toàn trong thi công; đồng thời khuyến khích chủ sở hữu tổ chức giám sát thi công, lập và lưu trữ hồ sơ công trình nhà ở riêng lẻ.
- Điều 4 khoản 5 — khuyến khích chủ sở hữu nhà ở áp dụng các quy định của Nghị định để tổ chức giám sát, thi công, nghiệm thu nhà ở riêng lẻ.
- Điều 10 khoản 3 điểm c — nhà ở riêng lẻ từ 7 tầng hoặc từ 02 tầng hầm thì phải tổ chức thi công, giám sát theo quy định của Nghị định.
Nói cách khác: với phần lớn nhà dân, quy trình biên bản của Nghị định là thứ được khuyến khích, không phải nghĩa vụ chung. Nhưng với phần thép bị che khuất, Checklist coi biên bản là điểm dừng bắt buộc — vì đổ rồi thì không còn cách nào kiểm lại.
10. Phát hiện khác thiết kế: dừng, ghi nhận, báo người phụ trách
Những gì có thể gặp: thiếu thanh, sai đường kính, khoảng cách khác bản vẽ rõ ràng, thiếu con kê, thép chạm lót, mối nối dồn một chỗ, thép giằng không neo vào đài, thép chờ cột lệch trục hoặc thiếu thanh, thép đầu cọc bị bẻ hay cắt.
Ba việc chủ nhà làm:
- Dừng bước tiếp theo ở đài đó — chưa ghép cốp pha kín, chưa đổ.
- Ghi nhận — chụp ảnh, ghi ký hiệu đài, ghi điều mình thấy khác bản vẽ.
- Báo người phụ trách kỹ thuật hoặc người thiết kế để họ kiểm tra lại và quyết định.
Với các lỗi Checklist đã gọi tên — thiếu thanh, sai khoảng cách, thiếu con kê — cách xử lý Checklist ghi là bổ sung, điều chỉnh đúng bản vẽ trước khi đổ (Toàn diện, trang 17). Còn khi chỗ sai đụng tới cấu tạo — thép chờ cột lệch trục, thép cọc không vào được đài, phải đổi đường kính — đừng để đội thợ tự chọn cách "chữa" như hàn thêm, cấy thép, bẻ thép cho vừa. Đó là quyết định của người thiết kế.
11. Ví dụ minh họa (tình huống giả định): "Thép đài nhà nào chẳng thế"
Đây là tình huống dựng lại để minh họa, không phải một công trình cụ thể.
Chiều muộn. Hố móng đã lắp xong thép đài và giằng, xe bê tông hẹn sáng mai. Anh thợ cả lau tay, nói với chủ nhà: "Thép đài nhà nào chẳng thế anh ạ, em làm cả chục nhà rồi. Mai đổ là vừa."
Chủ nhà hơi ngại. Nhưng anh vẫn mở bản vẽ, lật đến mặt cắt đài, đứng trước một đài ở góc nhà và đếm. Lưới dưới, phương ngang: khớp. Phương dọc: thiếu một thanh so với bản vẽ. Anh đi sang đài bên cạnh, đếm lại — đài này đủ.
Nhìn tiếp thép chờ cột ở đài góc, anh thấy nó không thẳng hàng với dây căng trục như các đài khác. Anh không biết lệch bao nhiêu là được, và anh cũng không cần biết. Anh chụp ảnh hai chỗ đó, ghi ký hiệu đài, rồi gọi cho người phụ trách kỹ thuật: "Đài góc thiếu một thanh phương dọc, thép chờ cột trông lệch trục. Anh qua xem trước khi đổ giúp tôi."
Sáng hôm sau, người phụ trách kỹ thuật đến đo lại. Thanh thiếu được bổ sung đúng bản vẽ. Phần thép chờ cột, họ đối chiếu lại với trục và hỏi ý kiến người thiết kế trước khi xử lý. Xe bê tông lùi lịch vài giờ.
Nếu chủ nhà gật đầu từ chiều hôm trước, hai chỗ đó sẽ nằm trong khối bê tông. Thanh thiếu không ai thấy nữa. Thép chờ lệch thì sẽ lộ ra ở tầng một — khi đã muộn hơn rất nhiều.
12. Sáu sai lầm thường gặp khi nghiệm thu thép đài cọc
- Lấy bảng thép trên mạng thay cho bản vẽ. Đài nhà anh chị được thiết kế riêng; chỉ mặt cắt của chính nó mới là thước đo.
- Chỉ nhìn tổng thể, không đếm theo mặt cắt. "Trông dày thép" không thay được việc đếm từng lớp, từng phương.
- Kê thép bằng vật tạm. Checklist bản Toàn diện (trang 17) yêu cầu con kê "bằng vật liệu không ăn mòn thép/không phá hủy bê tông" — không phải mảnh vật liệu nhặt được quanh hố.
- Quên thép chờ cột hoặc không cố định nó. Đổ xong mới phát hiện thì việc xử lý đã thuộc về thiết kế, không còn là việc của buổi nghiệm thu.
- Nghiệm thu khi lòng đài còn nước, bùn, vụn bê tông. Checklist yêu cầu hút cạn và làm sạch trước khi đổ (Toàn diện, trang 18).
- Đổ khi chưa có biên bản. Đây là lỗi Checklist đặt mức rủi ro cao và gắn nhãn "TUYỆT ĐỐI chưa đổ" (Cơ bản, trang 18).
13. Checklist nhanh: 7 điểm nghiệm thu thép đài cọc trước khi đổ bê tông
In ra, mang theo cùng mặt cắt chi tiết đài. Mọi cột "đối chiếu" đều là đối chiếu với hồ sơ của chính công trình.
| # | Điểm | Nhìn gì | Đối chiếu với | Khi nào dừng |
|---|---|---|---|---|
| 1 | Vị trí, hình học lồng thép | Lồng đúng đài, đúng trục; kích thước lưới, số lớp, thứ tự lớp | Mặt bằng móng, mặt cắt đài, bản vẽ định vị | Lồng lệch trục, sai kích thước |
| 2 | Số lượng, đường kính | Đếm từng lớp, từng phương; cỡ thép; thép sạch | Mặt cắt đài, bảng thống kê thép; chứng chỉ CO/CQ, thí nghiệm kéo/uốn | Thiếu thanh, sai đường kính, thép không đạt |
| 3 | Khoảng cách thanh | Rải đều; đo vài vị trí | Khoảng cách ghi trên mặt cắt | Khác bản vẽ rõ ràng → nhờ người nghiệm thu đo lại |
| 4 | Neo, nối | Vị trí nối, so le, buộc chắc; nút giằng – đài | Chi tiết nối, neo trên bản vẽ / chỉ dẫn kỹ thuật | Nối sai chỗ, dồn một chỗ; giằng không neo vào đài |
| 5 | Con kê, lớp bảo vệ | Con kê đều, đủ, đúng chiều dày; thép không chạm lót, cốp pha | Lớp bảo vệ trên mặt cắt; điểm kê ≤ 1 m (TCVN 4453:1995, mục 4.6.3) — hồ sơ thiết kế chặt hơn thì theo hồ sơ | Thiếu con kê, thép chạm lót |
| 6 | Liên kết đầu cọc, thép chờ cột | Thép cọc trong lồng đài; thép chờ đúng trục, đủ thanh, cố định chắc | Chi tiết cọc – đài; chi tiết thép chờ cột | Thép cọc bị bẻ/cắt; thép chờ lệch, thiếu |
| 7 | Vệ sinh, cố định, biên bản | Lòng đài sạch, cạn nước; lồng không xê dịch; biên bản đã ký | Biên bản nghiệm thu thép (và cốp pha); ảnh từng đài | Chưa có biên bản thì chưa đổ |
14. Câu hỏi thường gặp
Thép đài cọc dùng bao nhiêu thanh, đường kính bao nhiêu là đủ?
Không có con số chung. Số thanh và đường kính thép đài cọc do bản vẽ thiết kế của chính công trình quy định. Checklist bản Toàn diện (trang 17) chỉ đặt một tiêu chí: "Vị trí, số lượng, đường kính thanh đúng bản vẽ." Bảng thép của nhà khác — kể cả nhà có cùng số tầng — không dùng để nghiệm thu nhà anh chị.
Con kê dưới thép đài cọc đặt thế nào là đạt?
Theo TCVN 4453:1995, mục 4.6.3, con kê đặt tại vị trí thích hợp tùy mật độ cốt thép, khoảng cách không lớn hơn 1 m một điểm kê, chiều dày con kê tương ứng lớp bê tông bảo vệ. Đó là quy định của tiêu chuẩn, không phải một quy định pháp luật độc lập — cần đối chiếu hồ sơ thiết kế, chỉ dẫn kỹ thuật của công trình; hồ sơ yêu cầu chặt hơn thì theo hồ sơ. Checklist bản Toàn diện (trang 17) bổ sung: con kê "đặt đều, đủ số lượng, đúng chiều dày, bằng vật liệu không ăn mòn thép/không phá hủy bê tông". Chiều dày lớp bảo vệ mà con kê phải giữ thì đọc trên mặt cắt đài; Checklist chỉ ghi "đúng thiết kế… đáy móng tiếp đất thường lấy lớn", không đưa con số. Chi tiết hơn về lớp bảo vệ, xem bài cách kiểm tra thép trước khi đổ bê tông.
Nhà dân có cần biên bản nghiệm thu thép đài cọc không?
Theo Nghị định 207/2026/NĐ-CP, chủ sở hữu nhà ở riêng lẻ tổ chức giám sát thi công (Điều 10 khoản 3 điểm b) và được khuyến khích áp dụng quy trình giám sát, nghiệm thu của Nghị định (Điều 4 khoản 5); nhà từ 7 tầng hoặc từ 02 tầng hầm thì phải làm theo Nghị định (Điều 10 khoản 3 điểm c). Còn Checklist coi biên bản nghiệm thu thép trước khi đổ là điểm dừng bắt buộc — vì thép đài là bộ phận bị che khuất.
Nghiệm thu thép đài và cốp pha đài cùng lúc được không?
Checklist bản Toàn diện (trang 18) gộp chung trong một yêu cầu: "biên bản nghiệm thu công việc (cốt thép, cốp pha) được ký trước khi đổ bê tông". Dù ký chung một biên bản, anh chị nên xem thép đài khi cốp pha chưa ghép kín — lúc còn nhìn được lưới dưới và con kê. Phần cốp pha, xem bài nghiệm thu cốp pha trước khi đổ bê tông.
Không có mặt cắt chi tiết đài thì kiểm tra thế nào?
Không kiểm "theo kinh nghiệm". Đề nghị nhà thầu hoặc người thiết kế cung cấp chi tiết đài trước khi lắp thép. Nghị định 207/2026/NĐ-CP (Điều 22 khoản 2) yêu cầu người giám sát căn cứ hồ sơ thiết kế bản vẽ thi công, chỉ dẫn kỹ thuật và tiêu chuẩn áp dụng để kiểm tra công việc được nghiệm thu — không có hồ sơ thì không có căn cứ nghiệm thu.
15. Kết luận
Nghiệm thu thép đài cọc không đòi hỏi chủ nhà thuộc tiêu chuẩn. Nó đòi hỏi cầm đúng bản vẽ và nhìn đủ 7 điểm:
- Vị trí, hình học — lồng đúng đài, đúng trục, đúng mặt cắt.
- Số lượng, đường kính — đếm từng lớp, từng phương.
- Khoảng cách — so với mặt cắt; sai lệch để người nghiệm thu đánh giá.
- Neo, nối — đúng chỗ, so le, giằng neo vào đài theo chi tiết.
- Lớp bảo vệ, con kê — đều, đủ, thép không chạm lót.
- Đầu cọc, thép chờ cột — đúng chi tiết liên kết, đúng trục, cố định chắc.
- Vệ sinh, cố định, biên bản — sạch, chắc, có chữ ký trước khi đổ.
Thấy khác bản vẽ: dừng ở đài đó, ghi nhận, báo người phụ trách hoặc người thiết kế. Không có bảng thép nào trên mạng thay được hồ sơ của ngôi nhà anh chị.
