Định vị tim trục công trình và mốc cao độ: sai từ đầu, sửa về sau rất tốn
Định vị tim trục công trình và mốc cao độ ±0.00 trước khi đào móng: đối chiếu hồ sơ với ranh đất, đòi biên bản bàn giao mốc, đo lại bằng thước và chụp lưu.
Móng đã đổ xong, cột tầng một đã lên. Đến hôm xây tường bao, thợ báo: "Anh ơi, bức tường này chạy không thẳng với tường nhà bên, chỗ đầu hồi hở một khe, chỗ cuối lại lấn sát." Không ai làm sai ở hôm xây tường. Cái sai đã nằm dưới đất từ buổi sáng đầu tiên — buổi định vị tim trục công trình, khi mấy sợi dây được căng lên và chưa ai kiểm lại.
Định vị là công đoạn ngắn nhất của phần móng, nhưng cũng là công đoạn mà mọi công đoạn phía sau đều dựa vào. Sai ở đây thì móng sai, cột sai, tường sai theo. Và khác với một mạch vữa xấu hay một viên gạch vỡ, sai định vị không nhìn thấy được cho tới khi đã có bê tông, đã có tường đè lên.
Bài này giúp anh chị — những người không cầm máy trắc đạc — kiểm soát được buổi định vị nhà trước khi đào móng qua bốn việc:
- Đối chiếu hồ sơ với ranh giới thực tế của thửa đất.
- Yêu cầu nhà thầu chỉ rõ mốc gốc và bàn giao bằng giấy.
- Kiểm tra tim trục móng và mốc cao độ ±0.00 bằng câu hỏi, bằng thước và bằng bản vẽ.
- Chụp lưu bộ ảnh định vị trước khi mọi thứ bị lấp.
Giới hạn của bài này. Đây không phải hướng dẫn thao tác máy toàn đạc hay thủy bình — việc đó thuộc về người làm trắc đạc của nhà thầu. Bài chỉ hướng dẫn chủ nhà kiểm tra kết quả và giữ bằng chứng. Bài cũng không phải tư vấn pháp lý cho một tranh chấp ranh giới cụ thể; phần pháp lý chỉ nêu những quy định đã đối chiếu văn bản gốc.
Mục lục
- Định vị tim trục công trình là gì: ba thứ phải chốt trước khi đào
- Vì sao sai từ đầu thì sửa về sau rất tốn
- Trước khi cắm mốc: đối chiếu hồ sơ với ranh giới thực tế
- Mốc gốc: yêu cầu nhà thầu chỉ rõ và bàn giao bằng giấy
- Kiểm tra tim trục móng trước khi cho đào
- Mốc cao độ công trình ±0.00: một điểm quyết định cả ngôi nhà
- Sai số cho phép: không có một con số chung
- Chụp lưu trước khi che lấp: bộ ảnh định vị nên giữ
- Bảy sai lầm thường gặp
- Tình huống điển hình: bức tường nhà bên được dùng làm "chuẩn"
- Câu hỏi thường gặp
- Kết luận
1. Định vị tim trục công trình là gì: ba thứ phải chốt trước khi đào
Nói gọn: định vị tim trục công trình là đưa hệ trục trên bản vẽ ra đúng vị trí trên mặt đất, rồi đánh dấu lại bằng mốc để cả quá trình thi công bám theo.
Checklist bản Toàn diện, trang 12, xếp công việc này thành Hạng mục 1 — Định vị & trắc đạc, mở đầu toàn bộ giai đoạn móng, gồm ba đầu việc. Tôi diễn đạt lại theo ngôn ngữ của chủ nhà:
| Thứ phải chốt | Là gì | Mã Checklist |
|---|---|---|
| Mốc và lưới trục định vị | Các cọc mốc đánh dấu hệ trục, được dẫn từ một mốc chuẩn, có sơ đồ và biên bản bàn giao | MONG-01.1 |
| Tim trục và kích thước móng | Vị trí từng trục, khoảng cách giữa các trục, kích thước hố móng, đài móng — đúng bản vẽ định vị | MONG-01.2 |
| Mốc cao độ chuẩn cos ±0.00 | Một điểm cao độ gốc, từ đó dẫn ra cao độ đáy móng, mặt nền, từng sàn | MONG-01.3 |
Hai đầu việc đầu được Checklist xếp mức rủi ro Cao; đầu việc thứ ba mức Trung bình (Checklist bản Toàn diện, trang 12). Bản Cơ bản, trang 9–10, gắn cho hai đầu việc đầu mức phản ứng "Tạm dừng — xác nhận đúng mốc rồi mới đào" và "Tạm dừng — đúng tim trục rồi mới đào".
Chữ "tạm dừng" ở đây rất quan trọng: chưa xác nhận xong ba thứ này thì chưa cho máy đào vào.
Nếu anh chị muốn thấy công đoạn này nằm ở đâu trong cả phần móng, tôi đã viết bài tổng quan làm móng nhà: 7 chốt kiểm tra — định vị là Chốt 1 trong đó. Bài anh chị đang đọc là phần phóng to của riêng chốt ấy.
2. Vì sao sai từ đầu thì sửa về sau rất tốn
Vì trục và cao độ không dừng lại ở móng. Chúng được truyền lên qua từng công đoạn:
- Cột và cốp pha tầng trên được dẫn tim trục, cao độ từ mốc tầng dưới lên bằng máy trắc đạc. Checklist bản Toàn diện, trang 26 (KHUNG-01.1), ghi thẳng lỗi thường gặp ở đây là "dẫn sai tim/cos; lệch trục tích lũy qua các tầng".
- Tường xây định vị theo trục và tim tường trên bản vẽ. Trang 37 (XAYTO-02.1) cũng ghi lỗi "lệch trục tường tích lũy".
- Đáy hố móng, lớp lót, mặt nền đều lấy cao độ từ mốc ±0.00 (Checklist bản Toàn diện, trang 12 và trang 16).
Hai chữ "tích lũy" giải thích vì sao sai định vị tốn kém. Một sai lệch nhỏ ở móng không tự mất đi — nó đi theo cột, theo dầm, theo tường, và thường chỉ lộ ra khi:
- cột tầng trên lệch trục so với bản vẽ (Checklist bản Toàn diện, trang 26);
- tường xây lệch trục, lệch tim tường (trang 37);
- cao độ đáy móng, lớp lót, mặt nền khác thiết kế vì dẫn cao độ sai (trang 12 và trang 16).
Lúc đó, muốn sửa là phải can thiệp vào những phần đã thi công xong — thay vì chỉ nhổ vài cọc mốc và căng lại dây ở buổi sáng đầu tiên. Vì vậy, buổi định vị là buổi rẻ nhất để sửa sai.
3. Trước khi cắm mốc: đối chiếu hồ sơ với ranh giới thực tế
Nhiều người nghĩ định vị chỉ là việc của máy. Thật ra, trước khi máy làm việc, cần trả lời một câu hỏi mà máy không trả lời được: ngôi nhà trên bản vẽ có thật sự nằm vừa trong thửa đất trên thực tế không?
3.1. Ba loại giấy cần đặt cạnh nhau
| Giấy tờ | Chủ nhà xem gì trong đó |
|---|---|
| Giấy chứng nhận quyền sử dụng đất | Hình thửa đất, kích thước các cạnh — tức ranh giới thửa theo hồ sơ |
| Giấy phép xây dựng (nếu thuộc diện phải có) | Vị trí xây dựng, cốt xây dựng, chỉ giới đường đỏ, chỉ giới xây dựng (nếu có), mật độ xây dựng, diện tích xây dựng tầng 1 |
| Bản vẽ thiết kế | Bản vẽ mặt bằng công trình trên lô đất kèm sơ đồ vị trí; bản vẽ mặt bằng móng — nơi thể hiện hệ trục và kích thước |
Nội dung của giấy phép xây dựng được Nghị định 217/2026/NĐ-CP quy định tại Điều 49: trong đó có địa điểm, vị trí xây dựng (khoản 3), cốt xây dựng công trình (nếu có) (khoản 5), chỉ giới đường đỏ, chỉ giới xây dựng (nếu có) (khoản 6); với nhà ở riêng lẻ còn phải có tổng diện tích sàn, diện tích xây dựng tầng 1, số tầng, chiều cao tối đa (khoản 9). Hồ sơ thiết kế nộp để xin phép nhà ở riêng lẻ của hộ gia đình, cá nhân, theo Điều 60 khoản 3 điểm a cùng Nghị định, có bản vẽ mặt bằng công trình trên lô đất kèm sơ đồ vị trí công trình và bản vẽ mặt bằng móng, mặt cắt móng.
Nói cách khác: những con số dùng để định vị đã nằm sẵn trong bộ hồ sơ anh chị đang giữ. Buổi định vị là lúc đem chúng ra đất để so.
Checklist cũng đặt việc này từ rất sớm. Bản Toàn diện, trang 9 (CB-01.1), yêu cầu "xác định đúng chỉ giới xây dựng được phép trước khi thiết kế"; bản Cơ bản, trang 6, diễn đạt cho chủ nhà: "xây trong đúng ranh/chỉ giới được phép, không lấn ra ngoài", và gợi ý câu hỏi: "Chỉ giới được xây tới đâu?"
3.2. Ranh giới thực tế khác hồ sơ thì làm gì?
Chuyện thửa đất ngoài thực địa không khớp từng chút với hồ sơ không phải hiếm — tường rào cũ xây lệch, một góc đất bị nhà bên lấn, mặt tiền hẹp hơn giấy. Điều quan trọng là cách xử lý:
- ❌ Không để thợ tự "xê dịch cho vừa" — dời cả khối nhà, thu hẹp một gian, bẻ góc một bức tường — rồi cứ thế đào.
- ✅ Dừng lại, ghi nhận sự sai khác (đo, chụp ảnh), và hỏi người thiết kế cách điều chỉnh.
Nghị định 207/2026/NĐ-CP, Điều 15 khoản 8, đặt cho nhà thầu thi công trách nhiệm "kịp thời thông báo cho chủ đầu tư nếu phát hiện sai khác giữa hồ sơ thiết kế, hợp đồng xây dựng so với điều kiện thực tế trong quá trình thi công". Với nhà ở riêng lẻ, anh chị là người đứng ở vị trí chủ đầu tư: khi nhà thầu báo sai khác, đó là tín hiệu tốt, không phải phiền phức.
Lưu ý khi đọc Nghị định 207. Điều 10 của Nghị định này là điều riêng cho nhà ở riêng lẻ. Khoản 3 điểm b giao chủ sở hữu nhà ở tổ chức thi công, giám sát thi công và chịu trách nhiệm về an toàn cho công trình, công trình lân cận và môi trường; đồng thời khuyến khích tổ chức giám sát, lập hồ sơ theo quy định của Nghị định. Với nhà từ 7 tầng hoặc từ 2 tầng hầm trở lên thì phải làm theo Nghị định (điểm c). Vì vậy, với nhà dưới 7 tầng, tôi coi các trách nhiệm của nhà thầu ở Điều 15 là chuẩn mực nên đưa vào hợp đồng, không nên viết như thể đương nhiên bắt buộc.

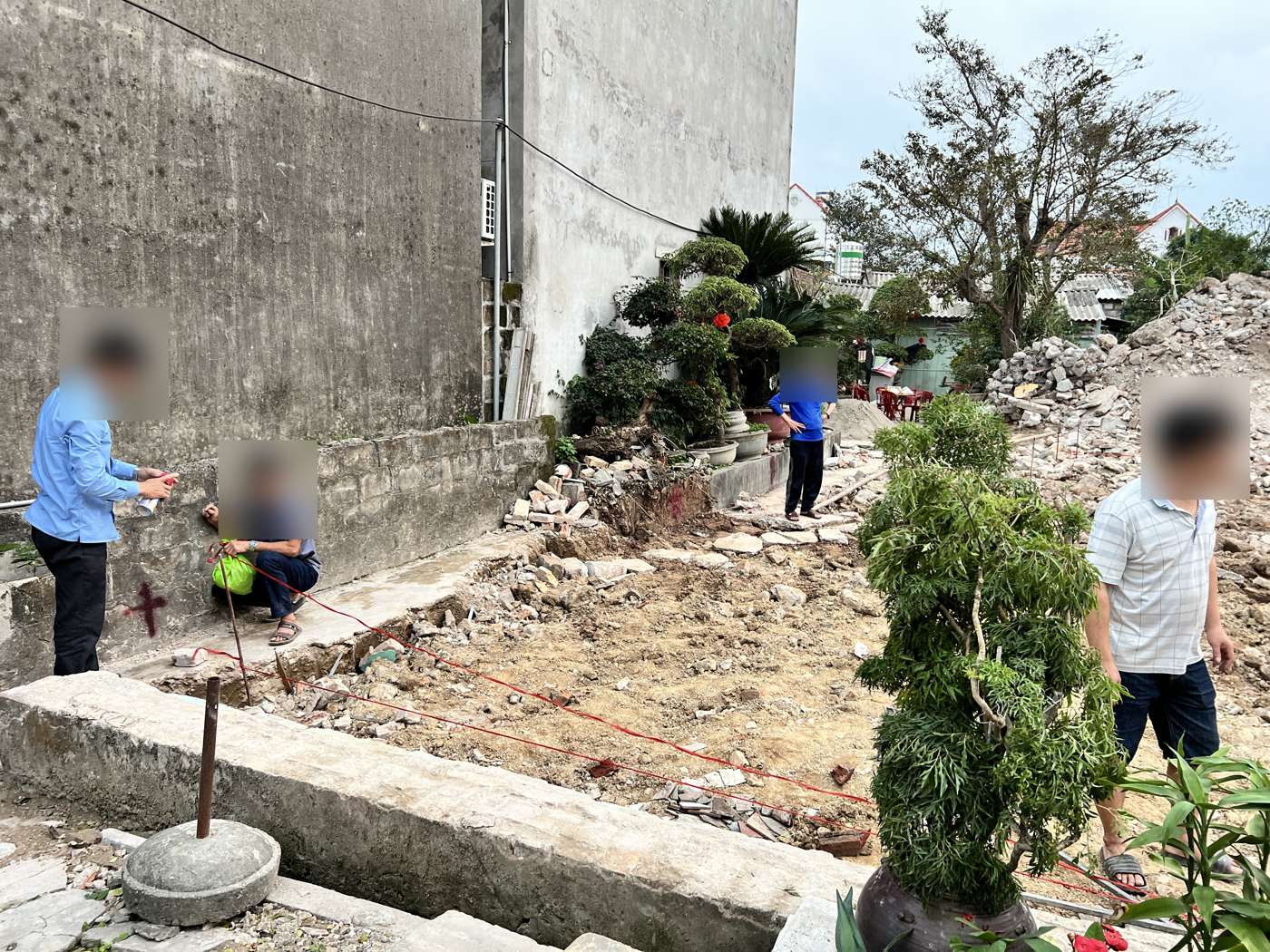

3.3. Nhà sát vách: tường nhà bên không phải là mốc

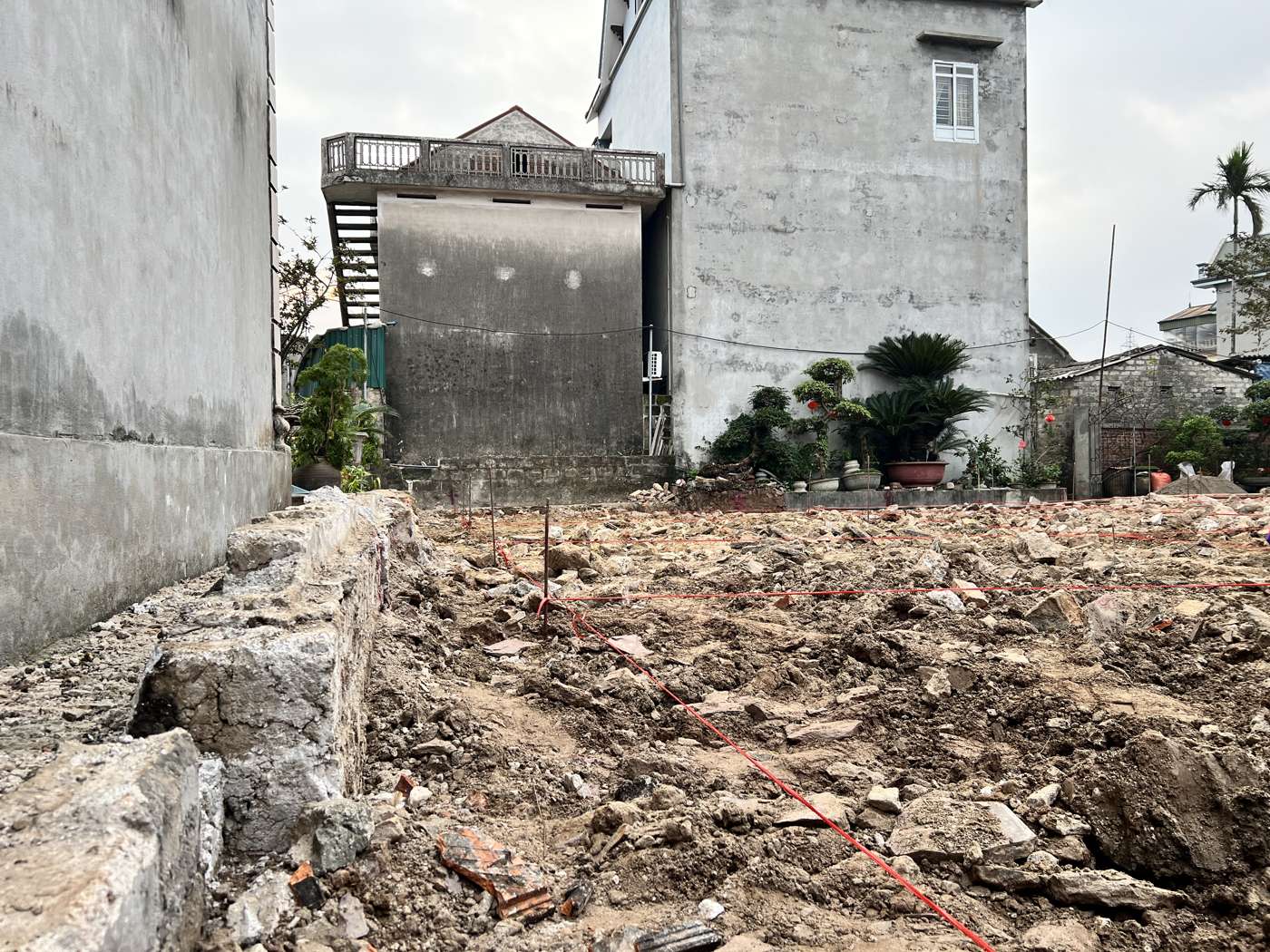

Nhà phố xây liền kề có một cám dỗ rất lớn: lấy luôn mép tường nhà bên làm chuẩn để căng dây. Nhanh, tiện, "nhìn là thấy thẳng".
Vấn đề là tường nhà bên chưa chắc thẳng, chưa chắc vuông, và chưa chắc nằm đúng ranh. Nó chỉ là một vật thể có sẵn trên đất, không phải một điểm được xác định từ hồ sơ. Checklist bản Toàn diện, trang 12, yêu cầu lưới trục phải dẫn từ mốc chuẩn, và lỗi đầu tiên được liệt kê là "lấy nhầm mốc".
Nhà sát vách còn một việc nữa phải làm trước khi đào: chụp và ghi lại hiện trạng nhà bên. Đó là một đầu việc riêng, tôi viết kỹ trong bài khảo sát hiện trạng nhà liền kề; ở đây chỉ nhắc để anh chị không quên nó trong buổi định vị.
4. Mốc gốc: yêu cầu nhà thầu chỉ rõ và bàn giao bằng giấy
Mọi số đo trong buổi định vị đều bắt đầu từ một vài điểm gốc. Nếu điểm gốc sai, mọi thứ sai theo một cách rất đều đặn — và vì đều đặn nên khó phát hiện.
4.1. Checklist yêu cầu gì
Checklist bản Toàn diện, trang 12 (MONG-01.1), đặt ba yêu cầu cho mốc và lưới trục, viện dẫn TCVN 9394:2012 điều 4.2:
- Mốc định vị trục (thường bằng cọc) đặt cách trục ngoài cùng của móng không ít hơn 10 m.
- Độ sai lệch của các trục so với thiết kế không vượt quá 1 cm trên 100 m chiều dài tuyến.
- Có biên bản bàn giao mốc kèm sơ đồ, tọa độ và cao độ dẫn từ lưới quốc gia/thành phố.
Cần đọc đúng phạm vi, vì đây là chỗ rất dễ viết rộng hơn tiêu chuẩn:
- TCVN 9394:2012 là tiêu chuẩn thi công và nghiệm thu đóng và ép cọc. Điều 4.2 nằm trong phần chuẩn bị cho thi công cọc, nói về trắc đạc định vị các trục móng phục vụ hạ cọc.
- Vì vậy hai trị số 10 m (khoảng cách mốc tới trục ngoài cùng của móng) và 1 cm trên 100 m (sai lệch các trục) là yêu cầu của công tác cọc, áp dụng khi hồ sơ thiết kế, hợp đồng chỉ định tiêu chuẩn này cho phần cọc. Đây không phải quy tắc chung cho mọi nhà dân, nhất là nhà móng nông không có cọc.
- Hai ý khác trong cùng điều 4.2 có thể dùng làm nguyên tắc tham khảo cho việc định vị nói chung: trắc đạc định vị tiến hành từ các mốc chuẩn; và độ chuẩn của lưới trục phải thường xuyên được kiểm tra, khi có một mốc bị chuyển dịch thì kiểm tra ngay.
- Sai lệch vị trí từng tim cọc là một nội dung khác (Bảng 11 của tiêu chuẩn), thuộc phần giám sát ép cọc — bài này không đi vào.
Trên thửa đất nhà phố hẹp, việc đặt mốc cách xa trục ngoài cùng như tiêu chuẩn nêu không phải lúc nào cũng làm được trong phạm vi đất nhà mình. Tôi không đưa ra cách xử lý chung cho chuyện này — đó là phương án của người làm trắc đạc. Việc của chủ nhà là hỏi thẳng: "Mốc gửi ở đâu, cách trục bao xa, lấy chuẩn từ đâu?" và yêu cầu câu trả lời nằm trên sơ đồ.
4.2. Ai giữ mốc?
Cần tách hai lớp: căn cứ pháp lý và khuyến nghị quản lý công trường.
Căn cứ pháp lý. Nghị định 207/2026/NĐ-CP, Điều 15 khoản 1, liệt kê trong trách nhiệm của nhà thầu thi công việc "tiếp nhận, quản lý mặt bằng xây dựng, bảo quản mốc định vị và mốc giới công trình". Nghị định dừng ở nguyên tắc đó — không quy định mốc phải làm bằng gì, bảo vệ theo cách nào hay theo mẫu biên bản nào. Và như hộp lưu ý ở mục 3.2, với nhà ở riêng lẻ dưới 7 tầng, đây là chuẩn mực để tham chiếu, không nên viết như một nghĩa vụ đương nhiên.
Khuyến nghị quản lý. Trách nhiệm bảo vệ, bàn giao và duy trì mốc — tức các mốc định vị và mốc giới xây dựng của công trình — nên được quy định rõ trong hợp đồng hoặc biên bản bàn giao mặt bằng, bàn giao mốc: ai cắm mốc, ai giữ mốc, mất mốc thì ai dẫn lại và dẫn từ đâu. Các điều khoản nên có trong hợp đồng thi công, tôi đã viết ở bài hợp đồng xây nhà.
4.3. Câu hỏi chủ nhà nên hỏi
Bản Cơ bản, trang 9, gợi ý đúng một câu, và tôi thấy câu đó đủ sức "lọc" nhà thầu:
- "Mốc trục lấy chuẩn từ đâu? Cho tôi xem biên bản bàn giao mốc và sơ đồ tọa độ/cao độ."
Tôi thêm ba câu nữa để anh chị dùng cùng lúc:
- "Anh chỉ cho tôi từng mốc ngoài hiện trường, khớp với sơ đồ."
- "Mốc nào nằm trong đường đi của máy đào, xe ép cọc? Có mốc phụ ở chỗ an toàn không?"
- "Nếu một mốc bị xô lệch, bên anh dẫn lại từ đâu?"
5. Kiểm tra tim trục móng trước khi cho đào
Đây là phần anh chị làm được bằng tay, không cần máy.
5.1. Nhìn bằng mắt
Bản Cơ bản, trang 9, mô tả điều chủ nhà cần thấy: có người dùng máy (toàn đạc/thủy bình) để cắm mốc; cọc mốc chắc chắn quanh đất; có biên bản bàn giao mốc kèm sơ đồ — không chỉ căng dây ước lượng bằng mắt.
5.2. Đo bằng thước, so với bản vẽ
Checklist bản Toàn diện, trang 12 (MONG-01.2), yêu cầu tim trục, khoảng cách giữa các trục đúng bản vẽ định vị; kích thước hố, đài móng đúng thiết kế, và cách xử lý là đo lại bằng máy toàn đạc, hai người đối chiếu trước khi đào. Bản Cơ bản, trang 10, gợi ý câu hỏi: "Đã đo đối chiếu tim trục và kích thước móng với bản vẽ chưa? Cho tôi xem."

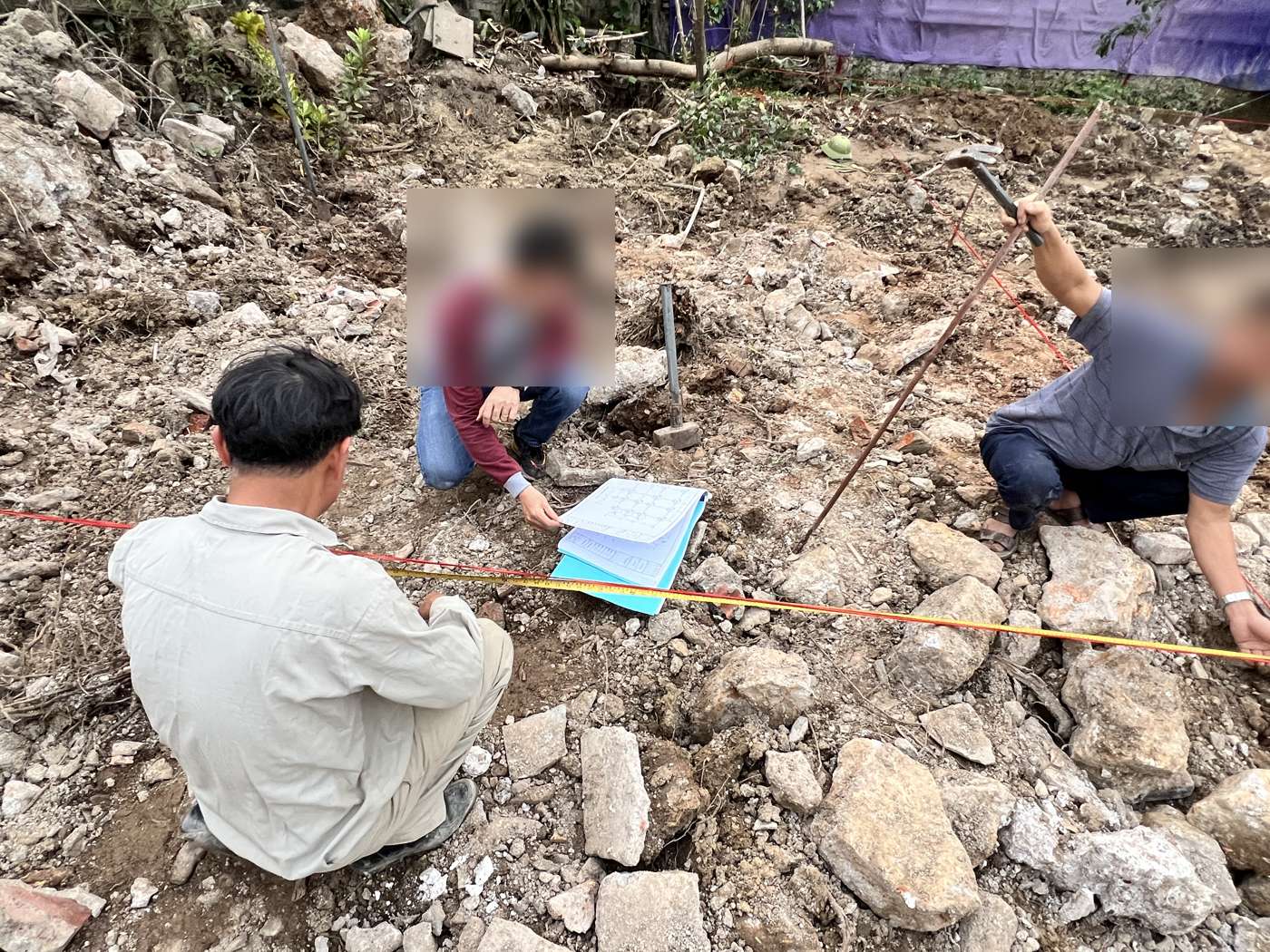

Chủ nhà không cần đo lại bằng máy. Nhưng với một cây thước dây và bản vẽ mặt bằng móng, anh chị hoàn toàn có thể:
- Mở bản vẽ mặt bằng móng, tìm các kích thước giữa các trục (thường ghi dọc theo hai cạnh bản vẽ).
- Đo khoảng cách giữa các cặp dây trục ngoài hiện trường, đọc số, so với bản vẽ.
- Đo từ dây trục ngoài cùng tới ranh đất hai bên và phía trước, so với bản vẽ mặt bằng trên lô đất.

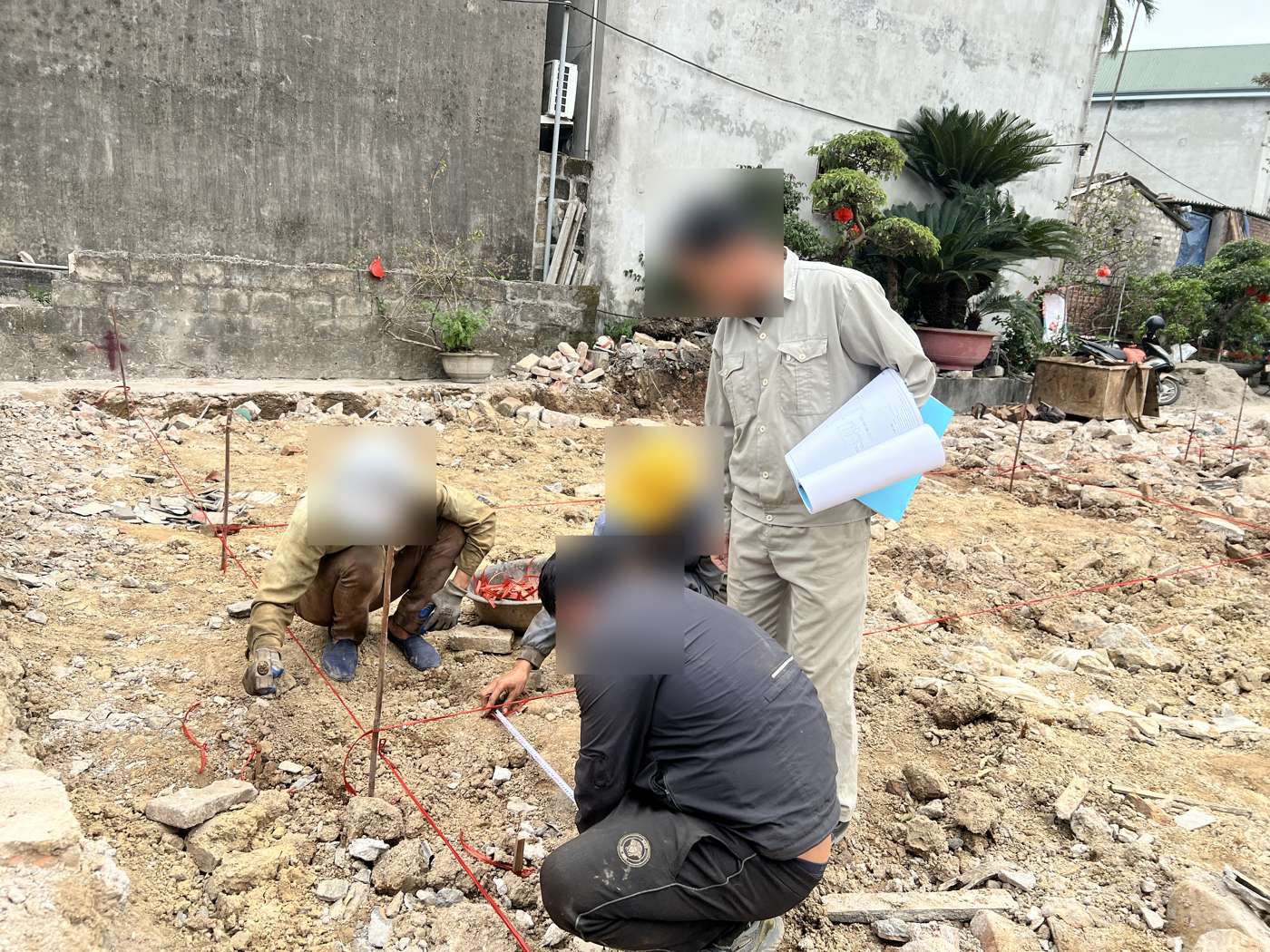

- Kiểm vị trí một vài hố móng, đài móng so với giao điểm trục.
- Ghi lại những chỗ lệch với bản vẽ và hỏi nhà thầu trước khi đào — đừng tự kết luận đúng sai.
5.3. Mức phản ứng
Cả hai bản Checklist đều xếp việc này ở mức Tạm dừng (bản Cơ bản, trang 9–10). Nghĩa là: chưa đo đối chiếu xong, chưa khớp bản vẽ thì chưa đào. Một buổi đo đối chiếu luôn rẻ hơn nhiều so với phá một đài móng đã đổ.
Nếu nhà anh chị làm móng cọc, định vị còn đi xa hơn một bước: từng tim cọc được định vị trên lưới trục, và hồ sơ nghiệm thu ép cọc phải có biên bản trắc đạc định vị cùng hồ sơ hoàn công thể hiện sai lệch mặt bằng và chiều sâu (Checklist bản Toàn diện, trang 13, MONG-02.6). Các chốt giám sát ép cọc tôi viết riêng ở bài kiểm tra ép cọc nhà dân.
5.4. Kiểm tra lại trước mỗi bước không quay lại được
Buổi định vị không phải lần kiểm tra duy nhất. Lưới trục và mốc cần được đo lại từ mốc chuẩn trước những bước mà sau đó không còn sửa dễ:
| Thời điểm | Kiểm lại gì | Căn cứ |
|---|---|---|

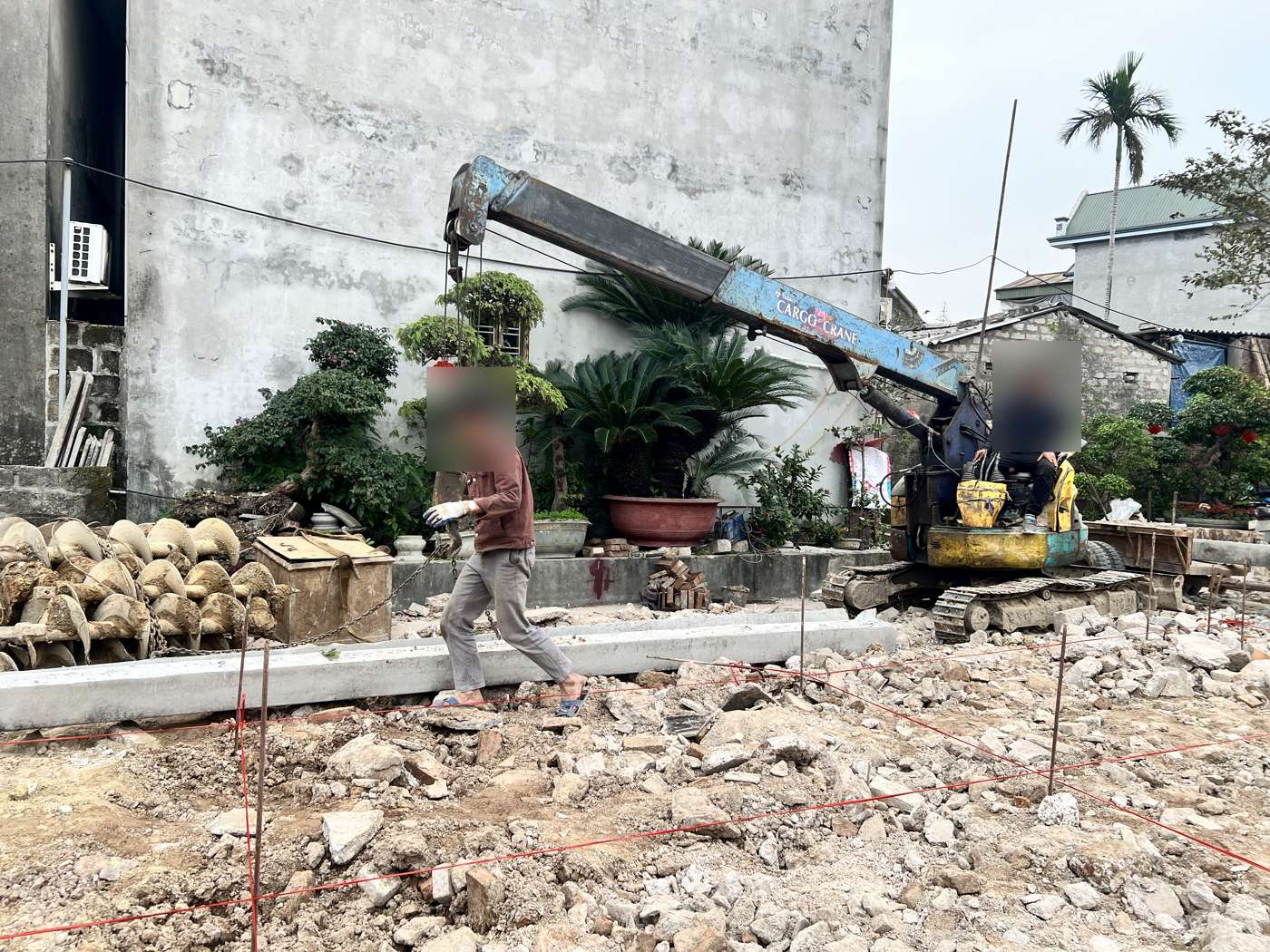

| Trước khi ép cọc (nếu có) | Lưới trục, mốc còn nguyên vị trí | TCVN 9394:2012 điều 4.2 — kiểm tra thường xuyên, kiểm tra ngay khi mốc dịch (công tác cọc); Checklist bản Toàn diện tr.12 |
| Trước khi đổ bê tông lót | Hố móng đúng vị trí so với trục; đáy hố đúng cao độ | Checklist bản Toàn diện tr.16 |
| Trước khi đổ bê tông móng | Trục cốp pha móng so với thiết kế | Checklist bản Toàn diện tr.18 — chi tiết ở bài nghiệm thu cốp pha trước khi đổ bê tông |
| Bất cứ lúc nào nghi mốc bị xô | Kiểm tra lại lưới trục từ mốc chuẩn | Checklist bản Toàn diện tr.12 |
5.5. Khi phát hiện sai lệch: ghi nhận trước, xử lý sau
- Tạm dừng phần việc tại vị trí đó — đúng mức phản ứng Checklist đặt cho định vị (bản Cơ bản, trang 9–10).
- Ghi nhận: đo lại, chụp ảnh có thước trong khung hình, ghi ngày và vị trí lệch so với trục nào.
- Báo nhà thầu và người thiết kế. Đừng tự quyết "lệch ít thì bỏ qua": mức chấp nhận nằm ở tiêu chuẩn áp dụng cho đúng công tác đó và ở thiết kế (xem mục 7).
- Lưu cách xử lý vào hồ sơ. Với móng cọc, hồ sơ hoàn công cọc phải có thuyết minh sai lệch theo mặt bằng và chiều sâu (TCVN 9394:2012 điều 8.4; Checklist bản Toàn diện, trang 13).
6. Mốc cao độ công trình ±0.00: một điểm quyết định cả ngôi nhà
Nếu tim trục trả lời câu hỏi "nhà nằm ở đâu", thì mốc cao độ trả lời câu hỏi "nhà nằm cao bao nhiêu".
Cos ±0.00 là cao độ gốc của ngôi nhà trên bản vẽ; nó nằm ở mặt nào của tầng 1 là do bản vẽ thiết kế quy định. Mọi cao độ khác trên bản vẽ đều ghi so với điểm này: đáy móng là cos âm, các sàn phía trên là cos dương. Ngoài hiện trường, cos ±0.00 phải được gửi vào một mốc cố định để thợ dẫn ra mọi nơi.
6.1. Checklist yêu cầu gì
Checklist bản Toàn diện, trang 12 (MONG-01.3):
- Xác lập và bảo vệ mốc cos ±0.00.
- Dẫn cao độ các hạng mục móng đúng thiết kế.
- Lỗi thường gặp: mất hoặc sai mốc cos; dẫn cao độ sai.
- Cách xử lý: gửi mốc cos ở vị trí cố định; kiểm tra định kỳ.
Bản Cơ bản, trang 10, nói với chủ nhà bằng một câu dễ nhớ: có một mốc cao độ cố định, đánh dấu rõ và được bảo vệ, không bị xê dịch hay đè lấp trong thi công — và câu hỏi đi kèm: "Mốc cos ±0.00 đặt ở đâu, làm sao bảo vệ để không mất?"
6.2. Sáu nguyên tắc giữ mốc cao độ
Nguồn không quy định mốc cao độ phải đặt cách bao xa hay cao bao nhiêu, nên tôi không nêu con số nào. Nguyên tắc thì rõ:
| # | Nguyên tắc | Căn cứ |
|---|---|---|
| 1 | Chọn chỗ ổn định — gửi mốc ở vị trí cố định | Checklist bản Toàn diện tr.12 |
| 2 | Nằm ngoài vùng dễ bị đào phá, va chạm — không bị xê dịch, đè lấp trong thi công | Checklist bản Cơ bản tr.10 |
| 3 | Ghi rõ cao độ — trên mốc và trong biên bản bàn giao mốc kèm sơ đồ | Checklist bản Toàn diện tr.12 |
| 4 | Bảo vệ mốc suốt quá trình thi công | Checklist bản Toàn diện tr.12; bản Cơ bản tr.10 |
| 5 | Kiểm tra lại định kỳ và trước các giai đoạn quan trọng: đào, đổ lót, đổ móng, lên tầng | Checklist bản Toàn diện tr.12 ("kiểm tra định kỳ") |
| 6 | Truyền cao độ có điểm kiểm tra chéo — đo lại từ mốc chuẩn, hai người đối chiếu; nên có thêm mốc phụ để so với mốc chính | Checklist bản Toàn diện tr.26 (đo lại từ mốc chuẩn, 2 người đối chiếu); mốc phụ là khuyến nghị thực hành |
6.3. Chủ nhà cần hỏi thêm một câu
Nếu giấy phép xây dựng của anh chị có ghi cốt xây dựng công trình (Nghị định 217/2026/NĐ-CP, Điều 49 khoản 5 — nội dung này ghi "nếu có"), hãy hỏi người thiết kế: cos ±0.00 trên bản vẽ tương ứng thế nào với cốt ghi trong giấy phép? Và khi ra hiện trường, hỏi nhà thầu: mốc ±0.00 này cao hơn mặt đường, mặt ngõ trước nhà bao nhiêu, có khớp bản vẽ không?
Tôi không đưa ra con số nền nhà nên cao hơn mặt đường bao nhiêu — đó là quyết định của thiết kế cho từng khu đất. Việc của chủ nhà là đảm bảo con số trên bản vẽ được đưa ra đất đúng như nó được vẽ.
6.4. Cao độ đi đâu sau buổi định vị
Mốc ±0.00 sẽ được dùng liên tục ngay sau đó:
- Đào hố móng: đáy hố phải đúng cao độ thiết kế; Checklist bản Toàn diện, trang 16 (MONG-04.1), ghi rõ không tự ý đào sâu quá cao độ thiết kế, và nếu lỡ đào sâu thì bù đúng kỹ thuật, không kê đá hộc. Bản Cơ bản, trang 15, gợi ý hỏi: "Đáy hố đúng cao độ thiết kế chưa? Chỗ đào sâu quá được bù bằng gì?"
- Lớp bê tông lót: phải đạt cao độ và độ phẳng (Checklist bản Toàn diện, trang 16).
- Các tầng phía trên: cao độ được dẫn lên từ mốc tầng dưới, có mốc gửi cos tầng cố định (trang 26).
Mất mốc ±0.00 giữa chừng nghĩa là mọi phép dẫn sau đó phải dựa vào một điểm khác — và anh chị sẽ không còn chắc điểm đó đúng. Đó là lý do mốc này phải được chụp lại và ghi vào biên bản ngay từ đầu.
7. Sai số cho phép: không có một con số chung
Đây là câu hỏi chủ nhà hay hỏi nhất: "Lệch bao nhiêu thì chấp nhận được?" Câu trả lời trung thực là: mỗi công tác có tiêu chuẩn và trị số riêng; không có một con số áp chung cho "định vị nhà".
Bảng dưới liệt kê những trị số Checklist bản Toàn diện đã trích từ tiêu chuẩn, kèm phạm vi áp dụng của từng cái. Xin đọc cột phạm vi trước khi đọc cột con số.
| Công tác | Trị số trong nguồn | Tiêu chuẩn | Trang Checklist bản Toàn diện |
|---|---|---|---|
| Lưới trục định vị móng cọc — sai lệch các trục so với thiết kế | Không vượt quá 1 cm trên 100 m chiều dài tuyến | TCVN 9394:2012 điều 4.2 | tr.12 |
| Cốp pha móng đã lắp dựng — sai lệch trục cốp pha so với thiết kế | 15 mm | TCVN 4453:1995 Bảng 2 | tr.18 |
| Kết cấu khối xây — xê dịch trục, kiểm tra trục kết cấu tầng 1 sau khi xây xong móng/cột tầng hầm | móng gạch 10 mm; móng đá hộc 20 mm; tường gạch 10 mm | TCVN 4085:2025 Bảng 1 | tr.37 |
| Đáy hố đào — cao độ | Checklist dẫn bảng dung sai của tiêu chuẩn công tác đất; bài này không nêu trị số | — | tr.16 |
| Mốc cos ±0.00 | Nguồn không nêu trị số | — | tr.12 |
Ba điều tôi muốn anh chị rút ra từ bảng này:
- Đừng mượn trị số của công tác này để áp cho công tác khác. 1 cm/100 m là cho lưới trục móng cọc; 15 mm là cho trục cốp pha móng; 10/20 mm là cho trục khối xây. Không con số nào trong ba con số này là "sai số định vị công trình nói chung".
- Con số nhỏ không có nghĩa là dễ đạt bằng dây và mắt. Chính vì vậy Checklist yêu cầu định vị bằng máy và đo lại có hai người đối chiếu.
- Chỗ nào nguồn không có trị số, tôi không đặt ra trị số. Với cao độ đáy hố và mốc ±0.00, tiêu chí của chủ nhà là đúng bản vẽ và có biên bản, còn mức lệch cụ thể do người giám sát kỹ thuật đánh giá theo tiêu chuẩn áp dụng.
Cũng xin nhớ: TCVN là tiêu chuẩn, được áp dụng theo chỉ định của hồ sơ thiết kế và hợp đồng — không mặc nhiên bắt buộc với mọi công trình. Cách đọc đầy đủ Bảng 2 cho cốp pha, tôi đã giải thích ở bài nghiệm thu cốp pha dẫn ở mục 5.4.
8. Chụp lưu trước khi che lấp: bộ ảnh định vị nên giữ
Dây trục chỉ tồn tại vài ngày. Mốc có thể bị xô, bị lấp. Khi đã có bê tông lót, mọi dấu vết của buổi định vị gần như biến mất. Thứ còn lại là giấy và ảnh.
Bộ ảnh tôi khuyên anh chị tự chụp — bằng điện thoại, không cần thiết bị gì thêm:
| # | Chụp gì | Chụp thế nào |
|---|---|---|
| 1 | Từng mốc gốc và vị trí của nó | Một ảnh cận thấy rõ mốc, một ảnh xa thấy mốc so với tường, cổng, cột điện — thứ gì cố định |
| 2 | Mốc cos ±0.00 | Ảnh cận ký hiệu trên mốc; ảnh xa thấy vị trí gửi mốc |

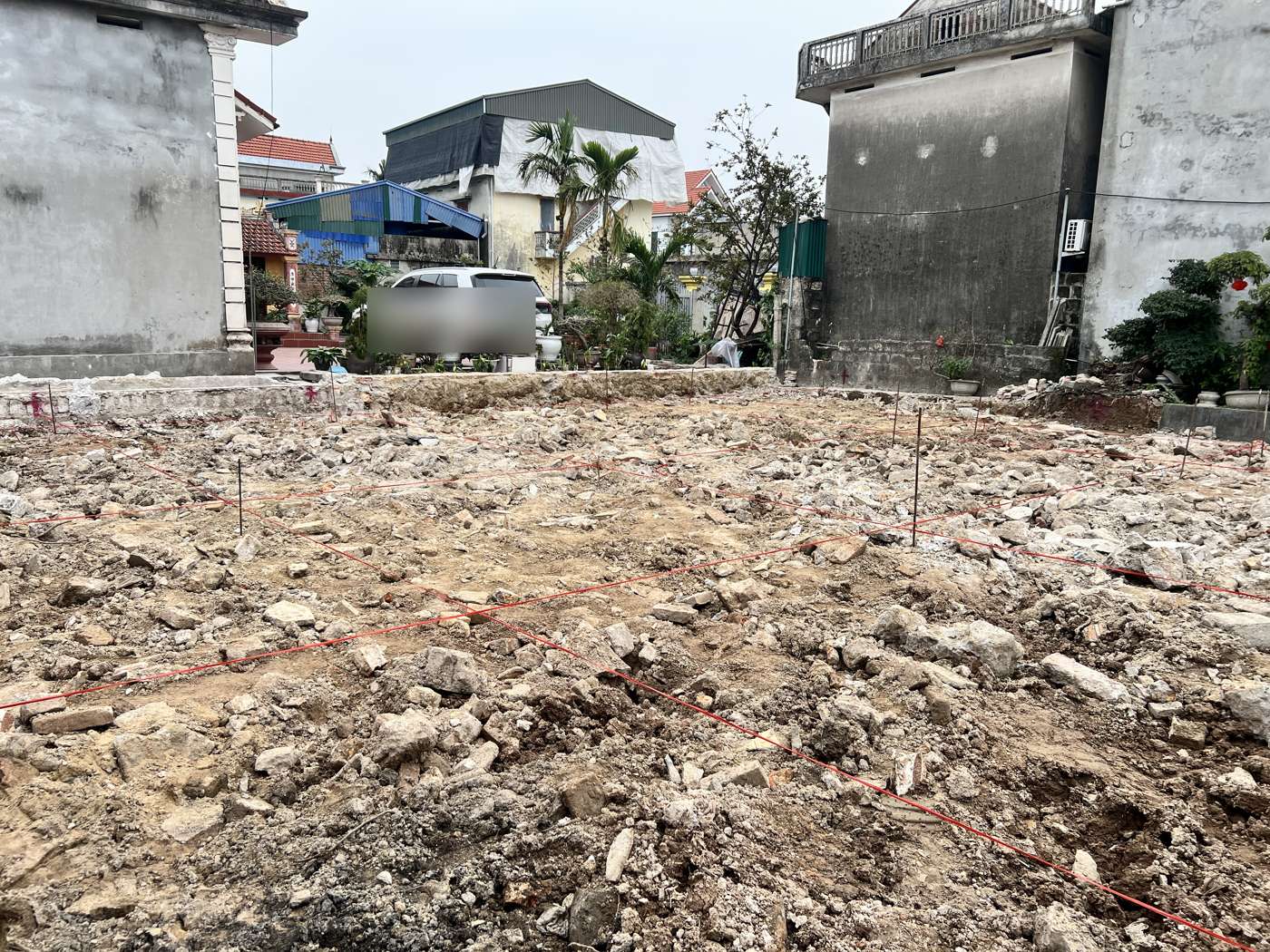

| 3 | Toàn cảnh lưới dây trục | Chụp từ góc cao hoặc từ hai góc chéo của thửa đất |
| 4 | Khoảng cách giữa các trục đã đo | Thước dây căng theo dây, số đọc được trong ảnh |
| 5 | Khoảng cách từ trục ngoài cùng tới ranh đất | Như trên, ở cả hai bên và mặt tiền |
| 6 | Chỗ ranh thực tế khác hồ sơ (nếu có) | Thước + ảnh xa, ghi chú ngày giờ |
| 7 | Biên bản bàn giao mốc và sơ đồ | Chụp phẳng, đủ chữ ký |
| 8 | Hố móng sau khi đào, còn dây trục phía trên | Để thấy hố nằm đúng dưới trục trước khi đổ lót |
Mỗi tấm ảnh nên đặt tên theo ngày và nội dung và lưu ở hai nơi. Nếu về sau có tranh cãi về vị trí nhà, về ranh giới, hay về một cái cột "lệch từ đâu ra", bộ ảnh này là thứ trả lời nhanh nhất.
Nghị định 207/2026/NĐ-CP, Điều 15 khoản 8, cũng có một câu đáng để chủ nhà nhớ: hồ sơ quản lý chất lượng của các công việc xây dựng phải phù hợp với thời gian thực hiện thực tế tại công trường. Ảnh chụp đúng ngày chính là cách đơn giản nhất để hồ sơ "khớp thời gian".
Buổi định vị cũng là một trong các mốc kiểm tra đầu tiên của cả công trình — nếu anh chị muốn thấy nó trong chuỗi các điểm dừng từ móng đến mái, xem bài các mốc nghiệm thu quan trọng khi xây nhà.
9. Bảy sai lầm thường gặp
| # | Sai lầm | Hậu quả | Căn cứ |
|---|---|---|---|
| 1 | Định vị bằng dây căng và mắt thường, không dùng máy | Sai lệch không đo được, cộng dồn lên phần thân | Checklist bản Cơ bản tr.9 |
| 2 | Không có biên bản bàn giao mốc, sơ đồ, tọa độ, cao độ | Khi có sai, không biết sai từ đâu, không ai chịu trách nhiệm | Checklist bản Toàn diện tr.12 |
| 3 | Lấy nhầm mốc — dùng mép tường nhà bên, cột điện, góc rào làm chuẩn | Cả hệ trục lệch "đều đặn", rất khó phát hiện | Checklist bản Toàn diện tr.12 ("lấy nhầm mốc") |
| 4 | Mốc cos ±0.00 đặt ở chỗ máy đi qua, không được bảo vệ | Mất mốc, dẫn cao độ sai cho đáy móng và nền | Checklist bản Toàn diện tr.12 |
| 5 | Thấy đất thực tế lệch hồ sơ thì tự xê dịch nhà cho vừa, không báo thiết kế | Nhà khác bản vẽ, có thể khác giấy phép | NĐ 207/2026 Điều 15 k8 (vận dụng cho nhà dân) |
| 6 | Đào lố quá cao độ rồi lấp bù bằng đất rời, đá hộc | Lún không đều dưới móng | Checklist bản Toàn diện tr.16 |
| 7 | Lên tầng không dẫn trục, cao độ từ mốc chuẩn | Lệch trục tích lũy qua các tầng | Checklist bản Toàn diện tr.26 |
10. Tình huống điển hình: bức tường nhà bên được dùng làm "chuẩn"
Một thửa đất nhà phố, mặt tiền hẹp, hai bên là nhà cũ đã xây từ lâu. Ngày định vị, đội thợ đến sớm. Không có máy. Người thợ cả căng một sợi dây sát chân tường nhà bên trái, đo vào một khoảng, đóng cọc, rồi căng các dây còn lại vuông góc "theo ê ke". Chủ nhà đứng xem, thấy các sợi dây thẳng tăm tắp, yên tâm.
"Anh có cần máy không?" — chủ nhà hỏi.
"Nhà nhỏ, dây là đủ anh ạ. Tường nhà bên thẳng thế kia, cứ bám theo là chuẩn."
Móng đào, lót, đổ. Cột tầng một dựng lên. Đến khi xây tường bao phía trước, mọi người mới thấy mặt tiền không khớp với ranh đất và mặt ngõ như trên bản vẽ. Hóa ra bức tường nhà bên — thứ đã được dùng làm "chuẩn" — vốn không nằm đúng như mọi người tưởng, và cả hệ trục của ngôi nhà mới đã bám theo nó.
Không có biên bản mốc. Không có ảnh lưới trục. Không ai nói được cột nào lệch bao nhiêu so với bản vẽ, lệch từ lúc nào. Nhà thầu bảo "tại đất méo", chủ nhà bảo "tại anh không dùng máy". Muốn sửa lúc này là phải động vào những phần đã thi công — việc lẽ ra chỉ cần nhổ cọc, căng lại dây nếu được phát hiện ở buổi định vị.
Điều đáng tiếc nhất trong tình huống này không phải là cái sai, mà là buổi sáng đầu tiên chủ nhà đã có mặt, đã nhìn thấy, đã hỏi đúng câu — nhưng chấp nhận một câu trả lời trấn an thay vì một tờ biên bản.
11. Câu hỏi thường gặp
Chủ nhà không biết dùng máy trắc đạc thì kiểm tra định vị tim trục công trình thế nào?
Không cần dùng máy. Anh chị kiểm tra bằng ba cách: hỏi (mốc lấy chuẩn từ đâu, cho xem biên bản và sơ đồ — Checklist bản Cơ bản, trang 9), đo bằng thước dây khoảng cách giữa các dây trục và từ trục tới ranh đất để so với bản vẽ, và chụp lưu toàn bộ. Việc đo bằng máy là trách nhiệm của nhà thầu; việc của chủ nhà là thấy nó được làm và có kết quả trên giấy.
Sai lệch bao nhiêu thì chấp nhận được?
Không có một con số chung. Mỗi công tác có trị số riêng theo tiêu chuẩn áp dụng — ví dụ lưới trục móng cọc, cốp pha móng, khối xây đều khác nhau (xem bảng ở mục 7). Với mốc ±0.00 và cao độ đáy hố, bài này không nêu trị số. Nguyên tắc của chủ nhà: đúng bản vẽ, có biên bản, chỗ nào lệch thì hỏi và ghi lại trước khi đào.
Nhà được miễn giấy phép xây dựng thì có cần đối chiếu ranh giới không?
Có. Theo Luật Xây dựng 135/2025/QH15, Điều 43 khoản 2 điểm g, nhà ở riêng lẻ chỉ được miễn giấy phép khi đồng thời dưới 7 tầng, tổng diện tích sàn dưới 500 m² và không thuộc các khu vực quy hoạch mà điều luật liệt kê. Ngay cả khi được miễn, Nghị định 217/2026/NĐ-CP, Điều 67 khoản 2 điểm c, vẫn quy định cơ quan quản lý trật tự xây dựng kiểm tra việc đáp ứng điều kiện miễn phép và sự tuân thủ quy hoạch. Miễn phép không có nghĩa là được xây lệch ranh.
Ai chịu trách nhiệm giữ mốc trong suốt quá trình thi công?
Về pháp lý, Nghị định 207/2026/NĐ-CP, Điều 15 khoản 1, liệt kê việc bảo quản mốc định vị và mốc giới công trình trong trách nhiệm của nhà thầu thi công; Nghị định không quy định cách làm cụ thể, và với nhà ở riêng lẻ dưới 7 tầng đây là chuẩn mực tham chiếu. Về quản lý, cách chắc chắn nhất là quy định rõ trong hợp đồng hoặc biên bản bàn giao mặt bằng, bàn giao mốc: ai giữ, mất thì ai dẫn lại, từ đâu.
Mốc bị xô lệch giữa chừng thì làm sao?
Dừng đo từ mốc đó. Checklist bản Toàn diện, trang 12, ghi cách xử lý: kiểm tra lại lưới trục từ mốc chuẩn; kiểm tra ngay khi nghi mốc dịch chuyển. Vì vậy ngay từ đầu nên có biên bản, sơ đồ và ảnh của mọi mốc — để còn có chỗ mà dẫn lại.
Nhà cấp 4 nhỏ có cần làm kỹ như vậy không?
Quy mô nhỏ hơn thì buổi định vị ngắn hơn, nhưng các bước vẫn vậy: có mốc gốc, có tim trục khớp bản vẽ, có cos ±0.00, có ảnh. Nhà nhỏ trên đất hẹp, sát vách lại càng dễ bị "lấy tường nhà bên làm chuẩn" — đúng sai lầm số 3 ở trên.
Kết luận
Định vị tim trục công trình là công đoạn ngắn nhất và rẻ nhất để sửa sai trong cả quá trình xây nhà — và cũng là công đoạn mà sai lầm đắt nhất khi phát hiện muộn.
Ba điều cần nhớ:
- Đối chiếu trước, cắm mốc sau. Đặt giấy chứng nhận, giấy phép (nếu có) và bản vẽ mặt bằng cạnh nhau, ra đất so với ranh thực tế. Chỗ nào khác, dừng lại và hỏi người thiết kế.
- Mốc gốc phải có tên, có chỗ, có giấy. Biên bản bàn giao mốc kèm sơ đồ, tọa độ, cao độ; mốc cos ±0.00 được gửi ở vị trí cố định và được bảo vệ.
- Đo lại, chụp lại, rồi mới đào. Khoảng cách trục khớp bản vẽ, có hai người đối chiếu; toàn bộ mốc và lưới trục được chụp lưu trước khi máy đi qua.
Định vị chỉ là đầu việc đầu tiên khi giám sát móng nhà. Để không bỏ sót các đầu việc tiếp theo — hố đào, lót, cốt thép, cốp pha, bê tông — anh chị có thể dùng bộ Checklist theo từng giai đoạn:
- 👉 Tải bản Checklist rút gọn miễn phí — để làm quen cách kiểm tra theo từng giai đoạn thi công.
- Đọc bộ đầy đủ trong Ebook "Checklist Giám Sát Thi Công Nhà Dân Từ A-Z".
- Theo dõi Đỗ Văn Công trên YouTube, Facebook và website dovancong.com để nhận các bài hướng dẫn tiếp theo.
- Nếu anh chị cần một người có chuyên môn đi cùng từ buổi định vị đầu tiên, có thể tìm hiểu dịch vụ tư vấn, giám sát xây nhà tại dovancong.com.
Đọc thêm: Làm móng nhà: 7 chốt kiểm tra · Kiểm tra ép cọc nhà dân · Trước khi xây nhà cần chuẩn bị gì
ThS.KS. Đỗ Văn Công — gần 20 năm trong lĩnh vực xây dựng, chứng chỉ hành nghề giám sát hạng I. Nội dung kỹ thuật trong bài căn cứ bộ Checklist Giám Sát Thi Công Nhà Dân Từ A-Z (bản Toàn diện và bản Cơ bản). Căn cứ pháp lý kiểm tra hiệu lực ngày 27/09/2026.
